沈陽仙女河污水處理廠DCS自動化控制系統工程
來源：互聯網
核心提示：沈陽仙女河污水處理廠城市污水處理DCS控制系統工程項目是沈陽新華控制系統公司與西門子合作項目，污水處理主要采用了采用曝氣生物濾池處理工藝。
一、項目背景
沈陽仙女河污水處理廠城市污水處理DCS控制系統工程項目是沈陽新華控制系統公司與西門子合作項目，污水處理主要采用了采用曝氣生物濾池處理工藝。

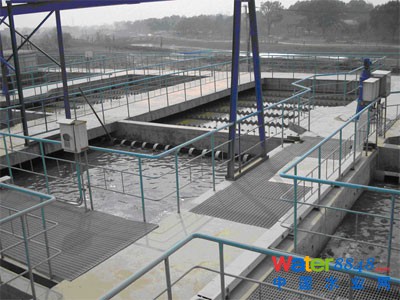

仙女河污水處理廠位于仙女河東岸，大二環以南，占地面積約7.6萬平方米，匯水面積為44平方公里。仙女河污水處理廠日處理能力為40萬噸。仙女河污水處理廠采用曝氣生物濾池處理工藝，該工藝具有構筑物結構緊湊，占地面積小；生物處理后不需要二沉池；不需要大量的污泥回流；高速過濾；自動化程度高等優點，污泥處理采用離心脫水技術。該廠建有日處理能力1000噸的中水回用車間，采用石英砂過濾及加氯消毒，可用于綠化、洗車等。
二、項目系統概述
仙女河污水處理廠自控及儀表工程采用交鑰匙總包方式，其中的壓力、流量、液位均采用西門子PI過程儀表。
污水處理DCS控制項目一共包括兩期工程：一期工程自控系統采用SIMATIC PLC及WinCC,實現了先進復雜的曝氣生物濾池處理工藝控制算法，整體結構采用WinCC C/S結構，在污水提升泵房及生物濾池配置了三套控制站，三套控制站采用西門子10/100Mbit/s工業以太網聯接。
二期工程采用PCS7 DCS控制系統，污水處理分散控制系統建立在以下三層網絡結構上：標準以太網、工業以太網和PROFIBUS現場總線。通信網絡分為三級：系統級、控制級、現場級，三層通信分級方式。
仙女河污水處理廠利用Siemens專有技術實現將生產控制系統向管理層的網絡發布系統。同時利用OPC及SDH通訊技術將關鍵的污水水質指標如進出水的流量、pH、COD、SS等指標及全廠的生產過程數據傳輸到集團的數據監控中心進行遠程監控。
三、項目系統評價
該系統規模變換靈活，高效地完成整個污水處理廠的控制、管理，是用于水處理系統理想的DCS系統。該系統在投入運行以來，穩定可靠，在線修改和調試方便，實現了污水處理自動控制的預期效果，創造最佳的經濟效益和社會效益。
