污泥進料泵

污泥進料泵（采用進口產品）

(1)運行參數和現場環境條件
型號： BN52-6L
單臺工作能力(處理流量) 12~60m3/h
揚程 20 m
功率 11KW
轉速 78~383rpm
額定流量/轉數/頻率 42.6m3/h、273rpm、50HZ
泵進出口法蘭尺寸 DN 125 PN 16/DN 125 PN 16
品牌西派克（上海）泵業有限公司（2）材質要求
殼體 GG25 鑄鐵
轉子 工具鋼AISI D6/1.2436，采用316L幾何線型設計
連軸桿 不銹鋼420
定子和萬向節護套 NBR 丁腈橡膠
軸密封 填料密封
底座槽鋼
（3）性能和結構

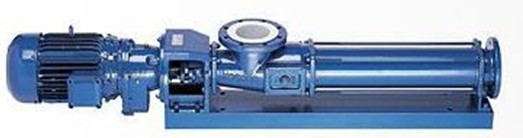

①污泥進料泵為容積式單螺桿泵，簡稱進泥泵。由同一廠家設計、制造并提供的最終產品，整機顏色為RAL5013 標準藍。
②進泥泵采用變頻器無級調速，通過變頻器調速裝置可調節流量。
③泵采用直聯型設計，即驅動裝置的輸出軸和泵的傳動軸之間采用插入銷聯接結構，使得泵驅動部分很容易與泵體分開，便于快速拆卸，縮短維修保養時間。
④泵的萬向節應由一些質硬、耐磨、易更換的部件組成，每個萬向節都應有一個聯軸桿襯套、兩個萬向節襯套和一個聯軸桿軸銷，外加一個軸銷保護套固定，萬向節的壽命應不低于10,000 小時的保證。
⑤定子和轉子
定子為整體式模壓制造，不采用切割及拼接方式制作，定子兩端與定子橡膠形成一個整體的端面密封，不采用O 型圈密封型式。定子使用壽命不低于8,000 小時。轉子采用6L幾何線型設計，其表面必須采用Duktil 熱工藝鍍層處理，增強轉子表面的抗磨強度，表面硬度達到1450 維氏以上。
⑥距離1m 處測得的單臺設備的噪音值≤70dB(A)。
⑦進泥泵的電機采用齒輪減速電機，適用于380V/3Ph/50Hz 電源，且允許電壓的偏差范圍為±10％。電機防護等級IP55，絕緣等級為F。泵體直聯，即電機的輸出軸和泵的傳動軸之間應采用插入銷聯接結構，不使用聯軸器。電機采用NORD 或SEW 品牌。
