[節地節材]一份海綿城市LID手冊,專業的讓你嘆服

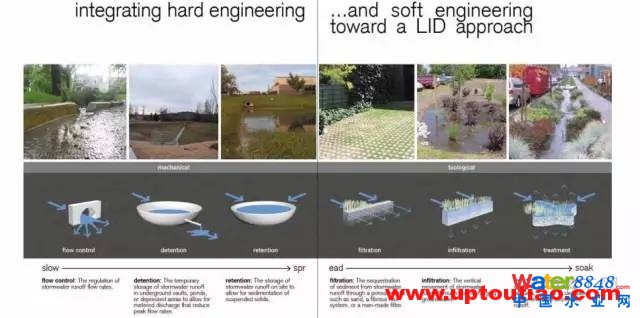

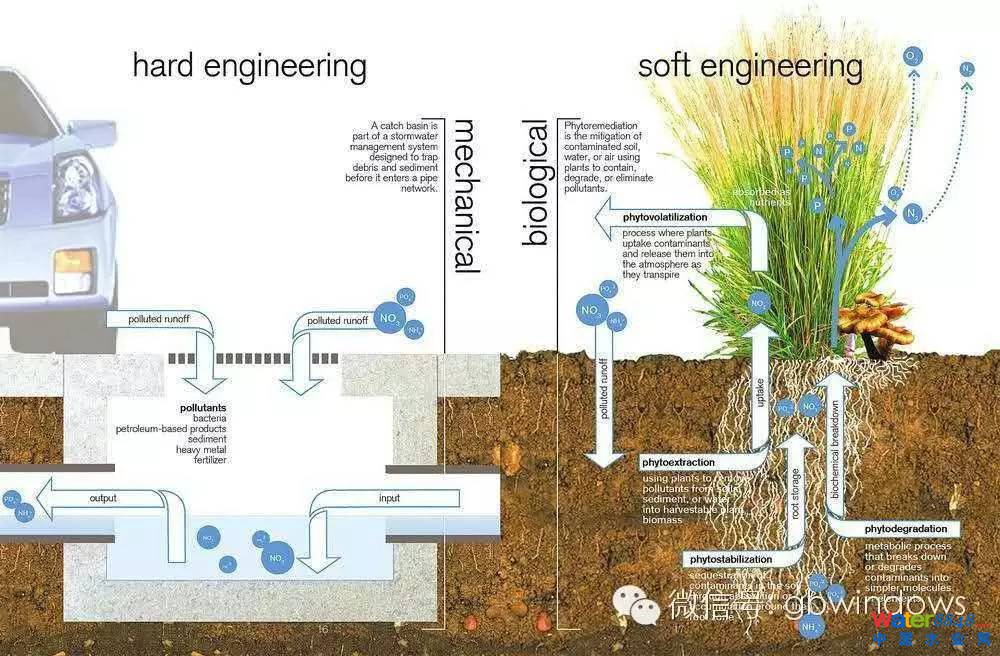

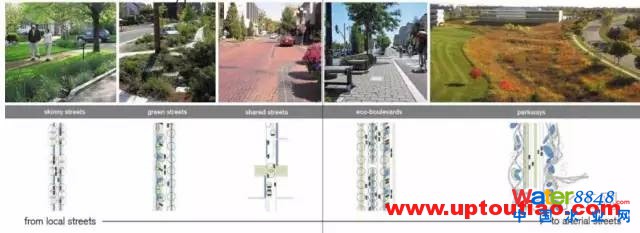

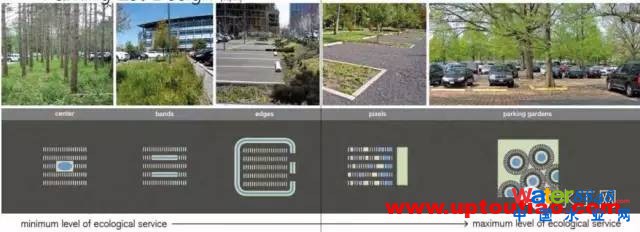

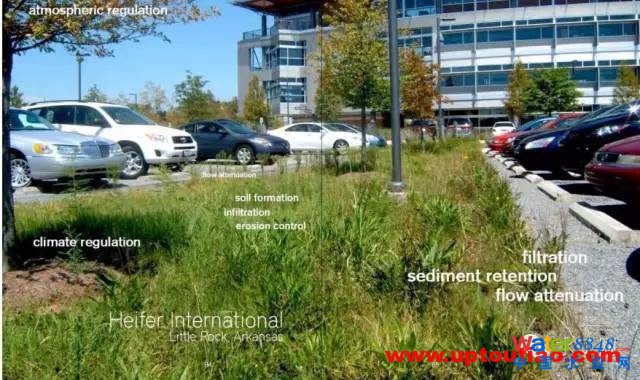

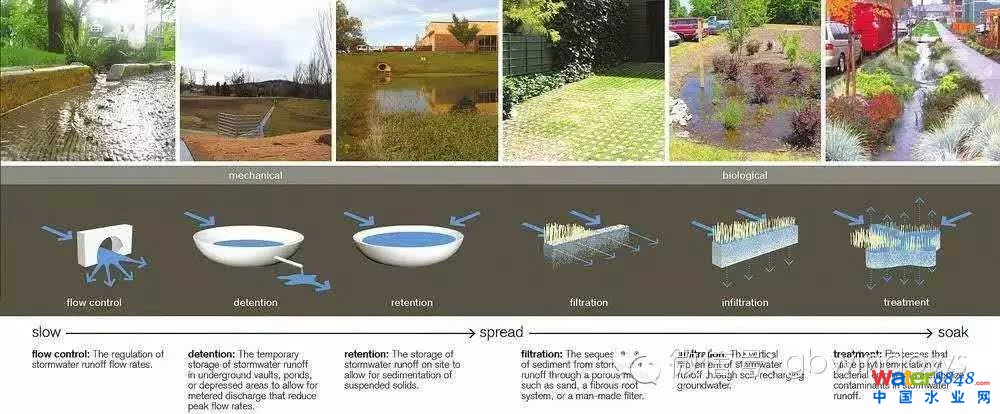

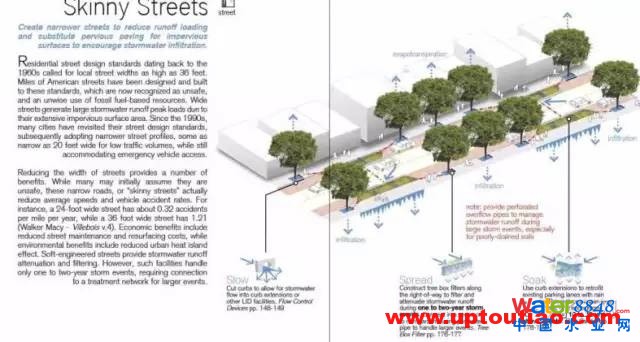

海綿城市大熱后，低影響開發理念（LID）也漸入人心，這是20世紀90年代末就發展起來的暴雨管理和面源污染處理技術。作為一種可輕松實現城市雨水收集利用的生態技術體系，其關鍵在于原位收集、自然凈化、就近利用或回補地下水。包含了我們熟知的下凹式綠地、雨水花園、綠色屋頂等。下面和大家分享一套LID手冊，相信一定會讓你大開眼界。

　　

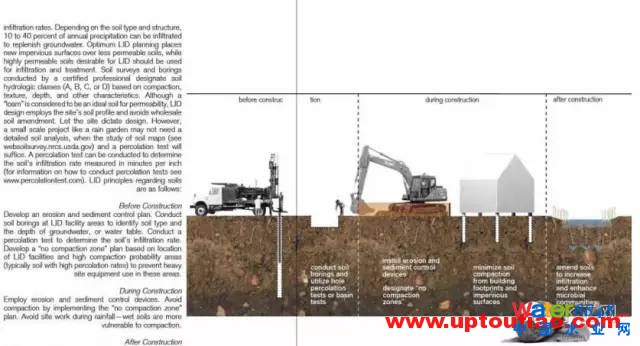

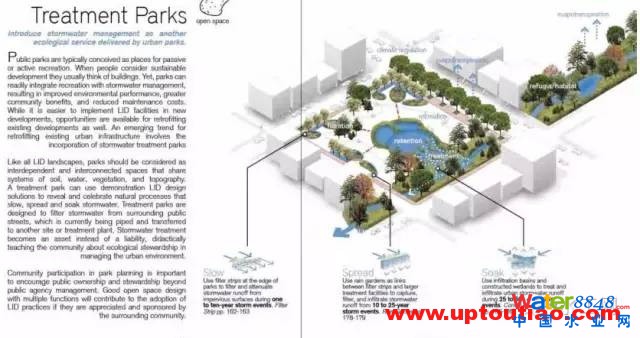

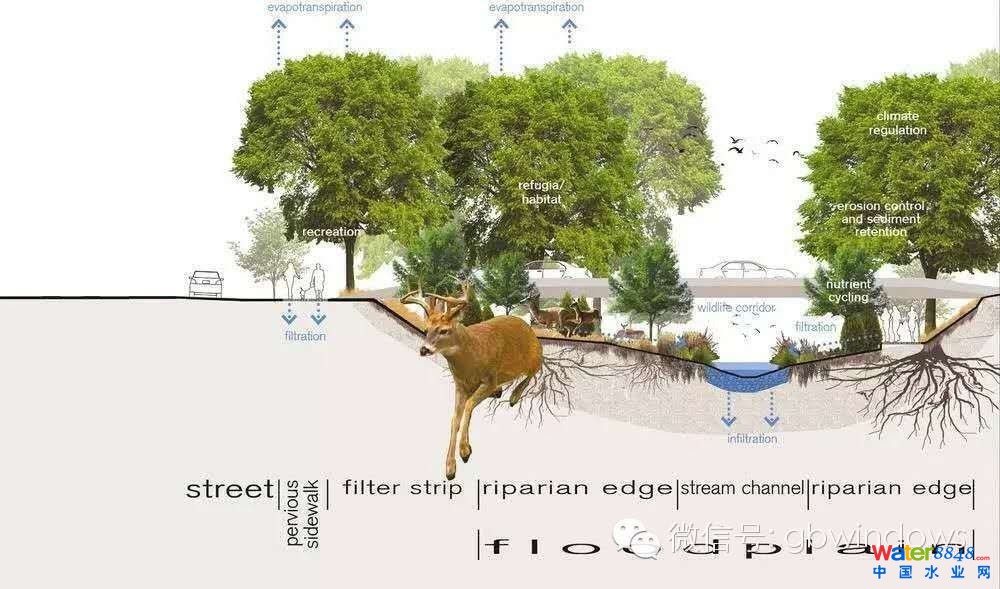

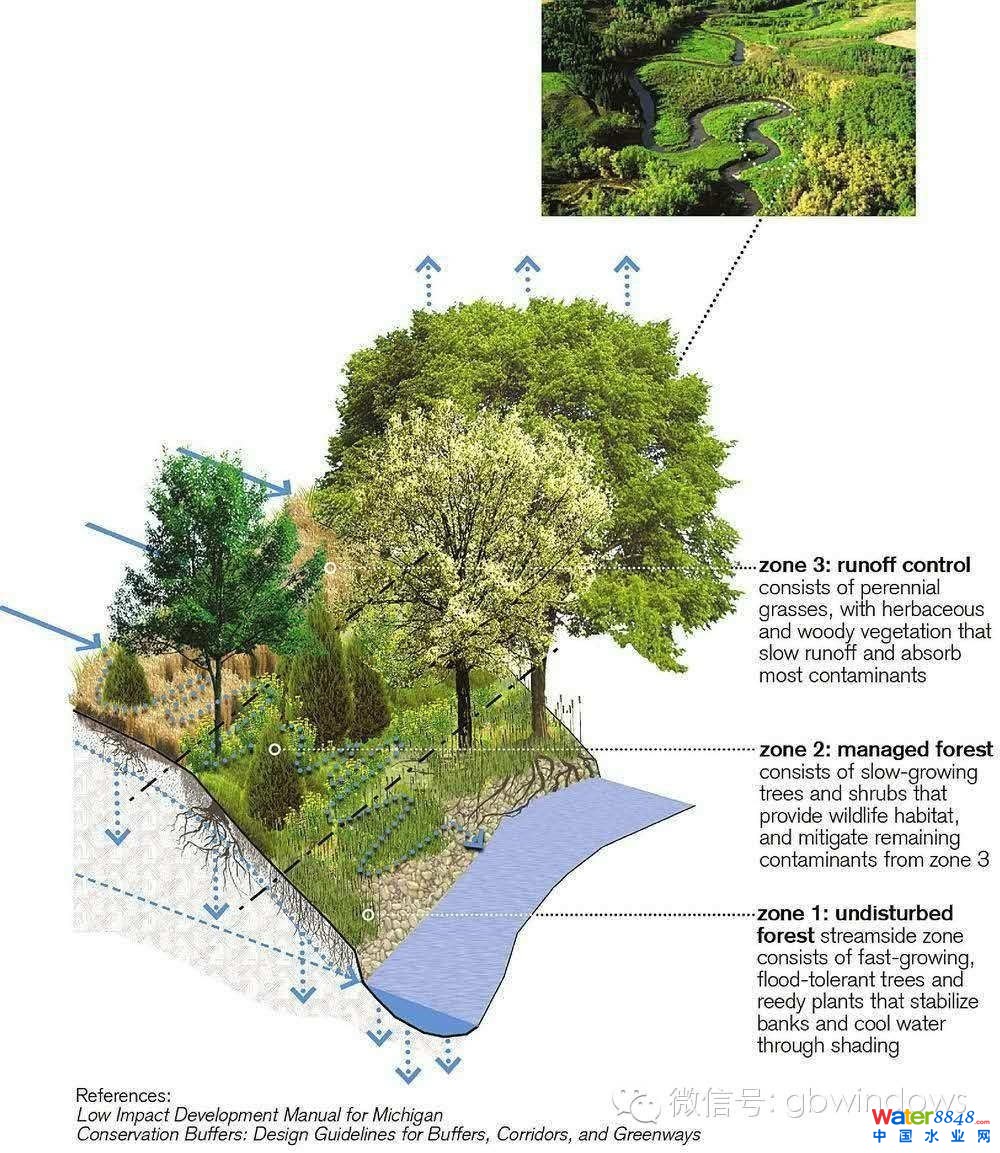

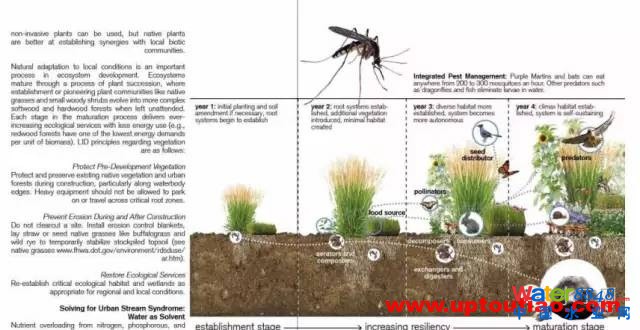

　　這份手冊受托于美國環境保護局和阿肯色州自然資源委員會，作為一個更大的規劃設計的一部分來促進LID在城市區域內的植入。設計師與國家機構、費耶特維爾市和它的環境咨詢民政集團合作，無償提供促成LID使用的規劃模板、代碼和最優方案。

　　在2010年4月，費耶特維爾市是阿肯色州第一個，也是美國僅有的幾個采納LID代碼的地區，使它成為了一個合法的系統。

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　

　　來源:嶺南論壇

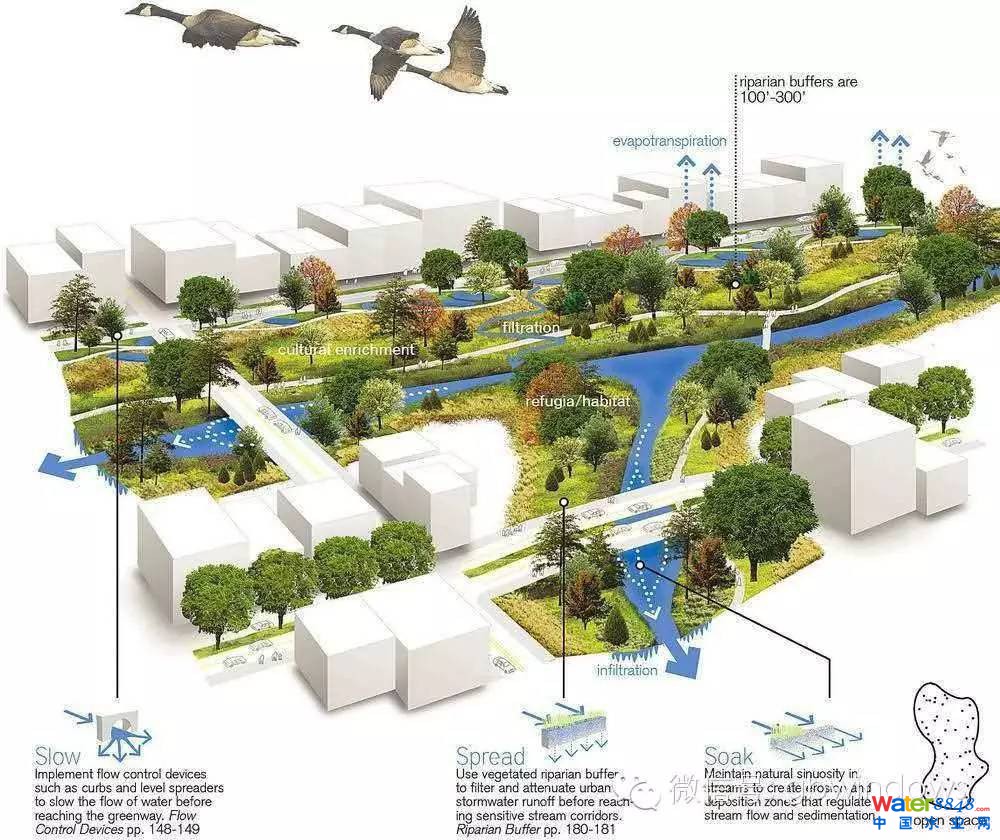

美國低影響開發(LID)設計手冊（中文版）/海綿城市規劃與專項設計

• 規劃君 發布于 2016-06-26
• 分類：案例
• 閱讀(147)
• 評論(0)
•

資料來自網絡，僅供學習和交流

海綿城市規劃與專項設計

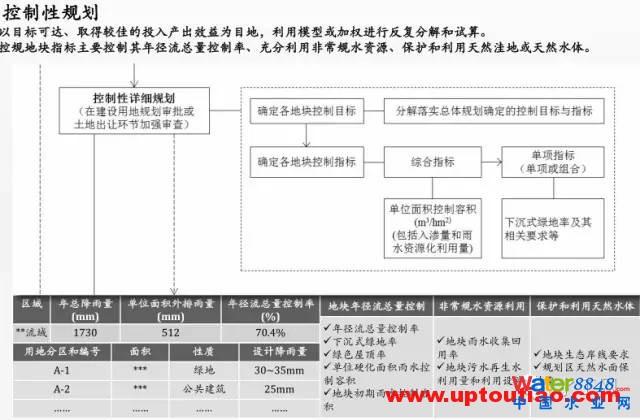

海綿城市規劃框架

（1）城市概況

（2）城市水環境、水資源、水安全、水生

態、水文化的歷史與現狀

（3）海綿城市建設的需求分析

（4）城市降雨、地下水位情況分析

（5）城市地質、土壤情況分析

（6）海綿城市建設的現狀

（7）海綿城市建設擬解決的重點問題分析

（8）海綿城市建設的重點方向

（9）海綿城市定位

（10）海綿城市建設的規劃目標和指標體系

（11）海綿城市建設的重點區域識別

（12）海綿城市建設分區及建設指引

（13）用地空間布局優化

（14）豎向規劃優化

（15）水系規劃優化

（16）海綿城市建設的時序安排

（17）海綿城市建設的規劃管控

（18）海綿城市建設的近期實施計劃

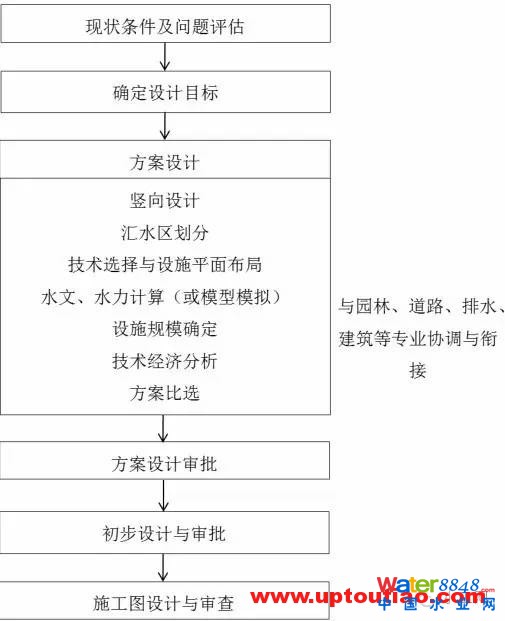

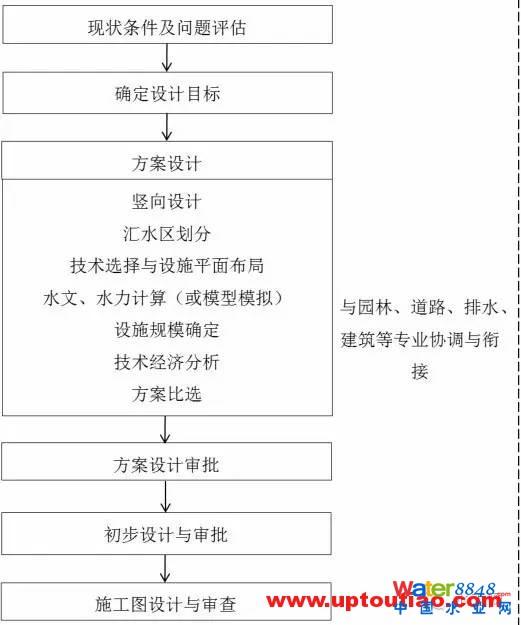

海綿城市專項設計框架

  海綿城市設計應該包括評估，設計目標，方案，豎向，模擬，設施以及技術可行研究

海綿城市專項–細節設計

專項設計中借鑒案例圖片和局部簡單做法以及設計概念

海綿城市–滲：主要是改變各種路面、地面鋪裝材料，改造屋頂綠化，調整綠地豎向，從源頭將雨水留下來然后“滲”下去。

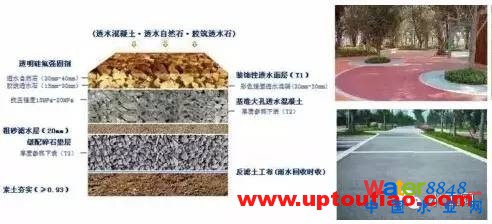

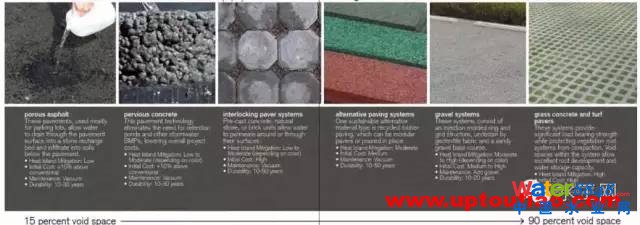

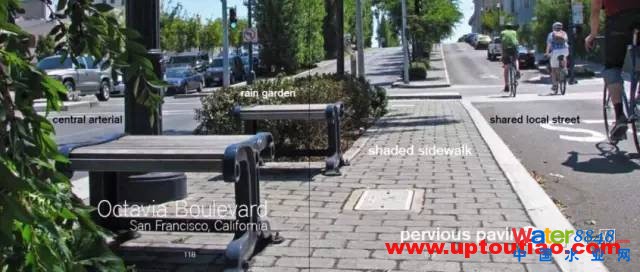

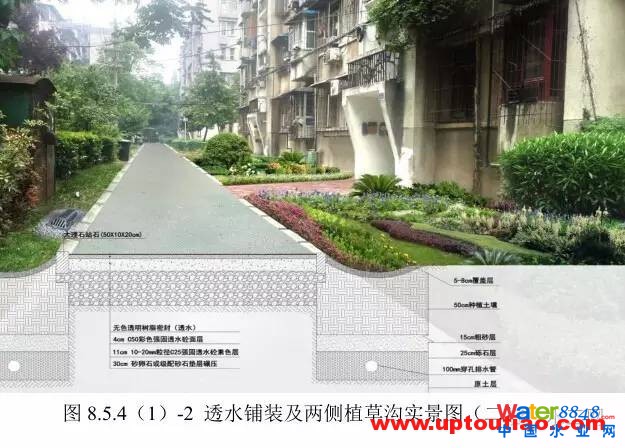

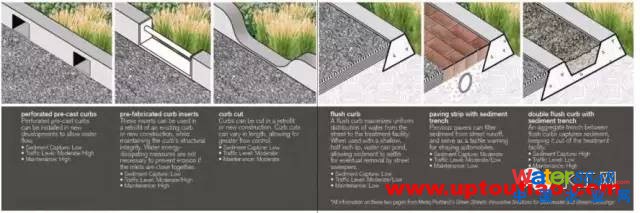

透水景觀鋪裝：通過透水鋪裝實現雨水滲透，或通過水渠和溝槽將雨水引流至街道附近的滯留設施中

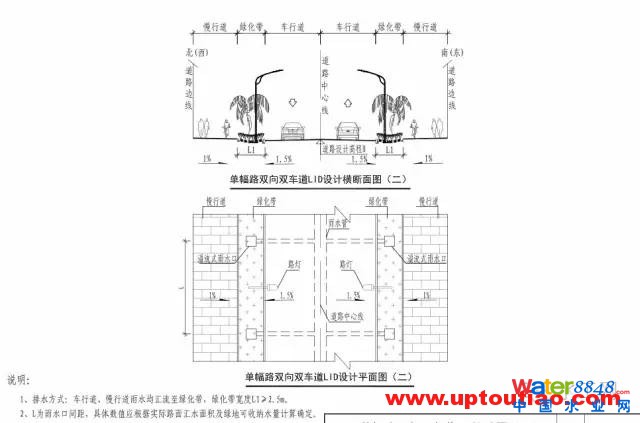

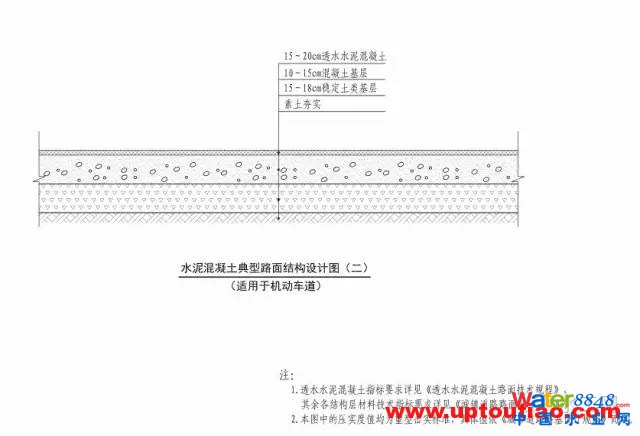

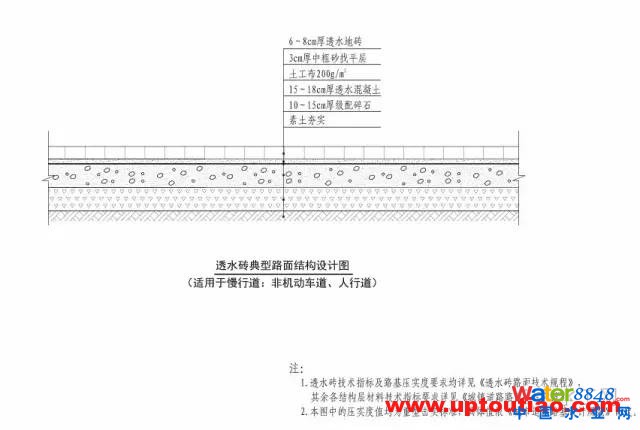

透水道路鋪裝：將園區道路、居住區道路、停車場鋪裝材料改為透水混凝土，加大雨水滲透量，減少地表徑流，滲透的雨水儲蓄在地下儲蓄池內經凈化排入河道或者補給地下水，減少了直接性雨水對路面沖刷然后快速徑流排水對于水源的污染。

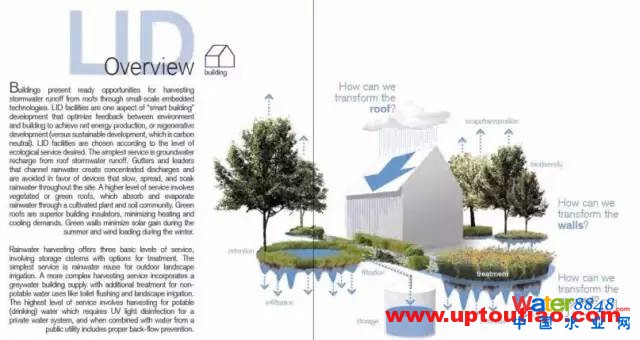

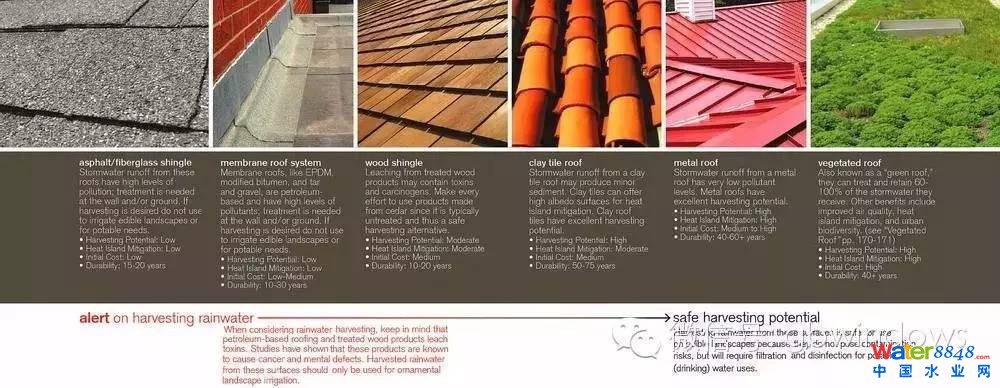

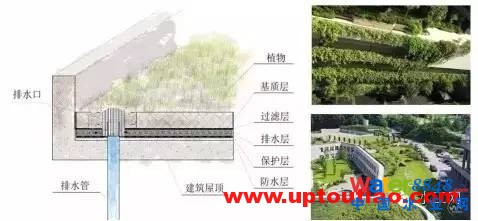

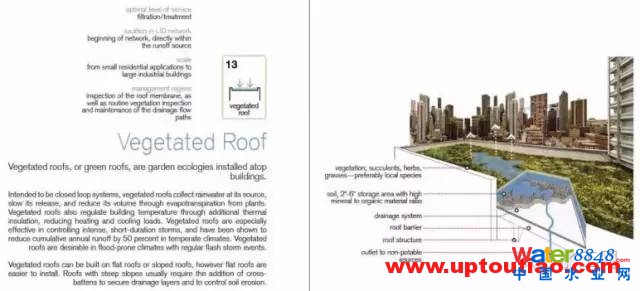

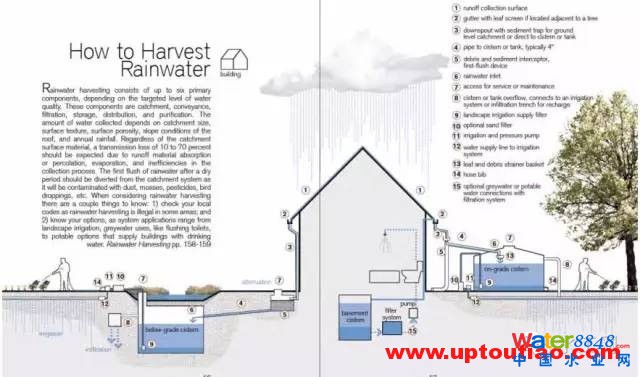

綠色建筑：海綿城市建設措施不僅在于地面，屋頂和屋面雨水的處理也同樣重要。在承重、防水和坡度合適的屋面打造綠色屋頂，利于屋面完成雨水的減排和凈化。對于不適用綠色屋頂的屋面，也可以通過排水溝、雨水鏈等方式收集引導雨水進行貯蓄或下滲.

海綿城市—蓄：即把雨水留下來，要尊重自然的地形地貌，使降雨得到自然散落。現在人工建設破壞了自然地形地貌后，短時間內水匯集到一個地方，就形成了內澇。所以要把降雨蓄起來，以達到調蓄和錯峰。而當下海綿城市蓄水環節沒有固定的標準和要求，地下蓄水樣式多樣，總體常用形式有兩種：塑料模塊蓄水、地下蓄水池。

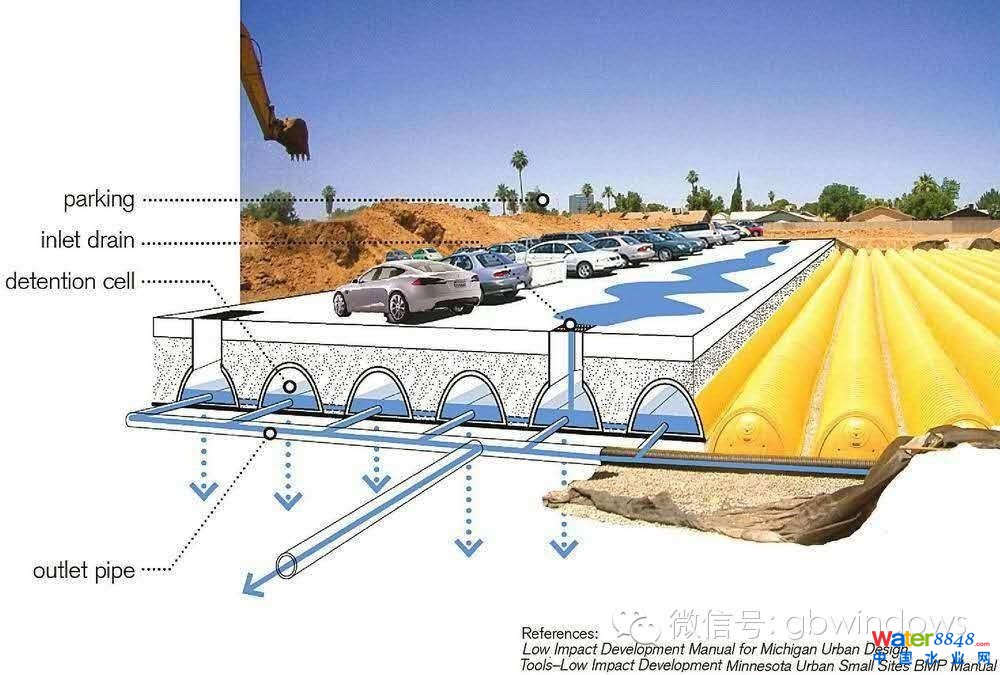

蓄水模塊：雨水蓄水模塊是一種可以用來儲存水，但不占空間的新型產品；具有超強的承壓能力；95%的鏤空空間可以實現更有效率的蓄水。配合防水布或者土工布可以完成蓄水，排放，同時還需要在結構內設置好進水管、出水管、水泵位置和檢查井。

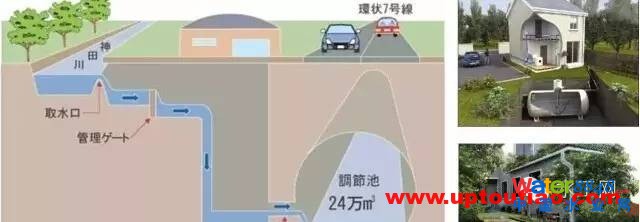

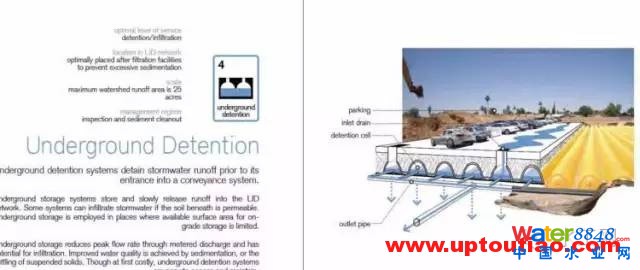

地下蓄水池：雨水收集池，由水池池體、水池進水沉沙井、水池出水井、高、低位通氣帽，水池進、出水水管、水池溢流管、水池曝氣系統等幾部分組成。

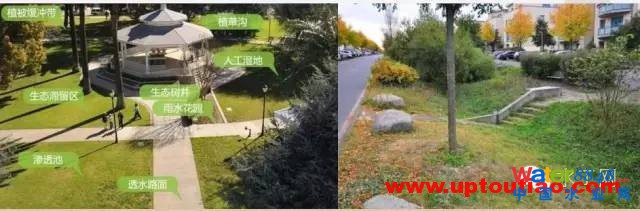

海綿城市—滯：通過“滯”，可以延緩形成徑流的高峰。具體形式總結為三種：雨水花園、生態滯留池、滲透池、人工濕地。

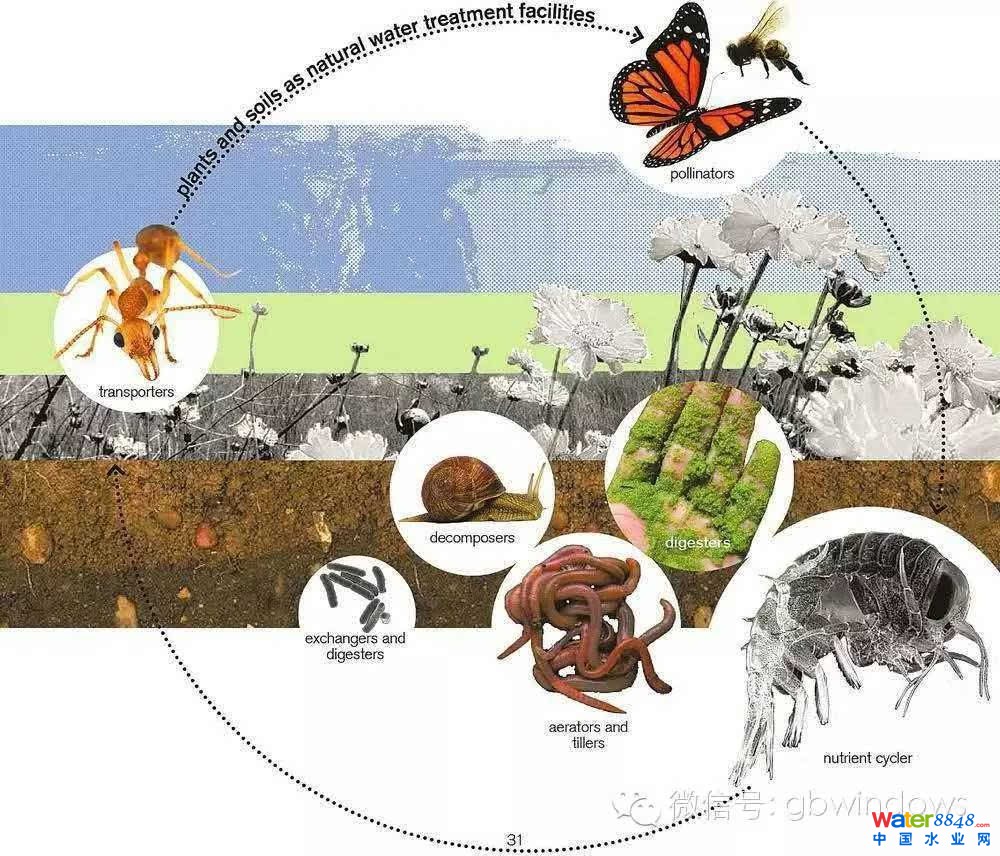

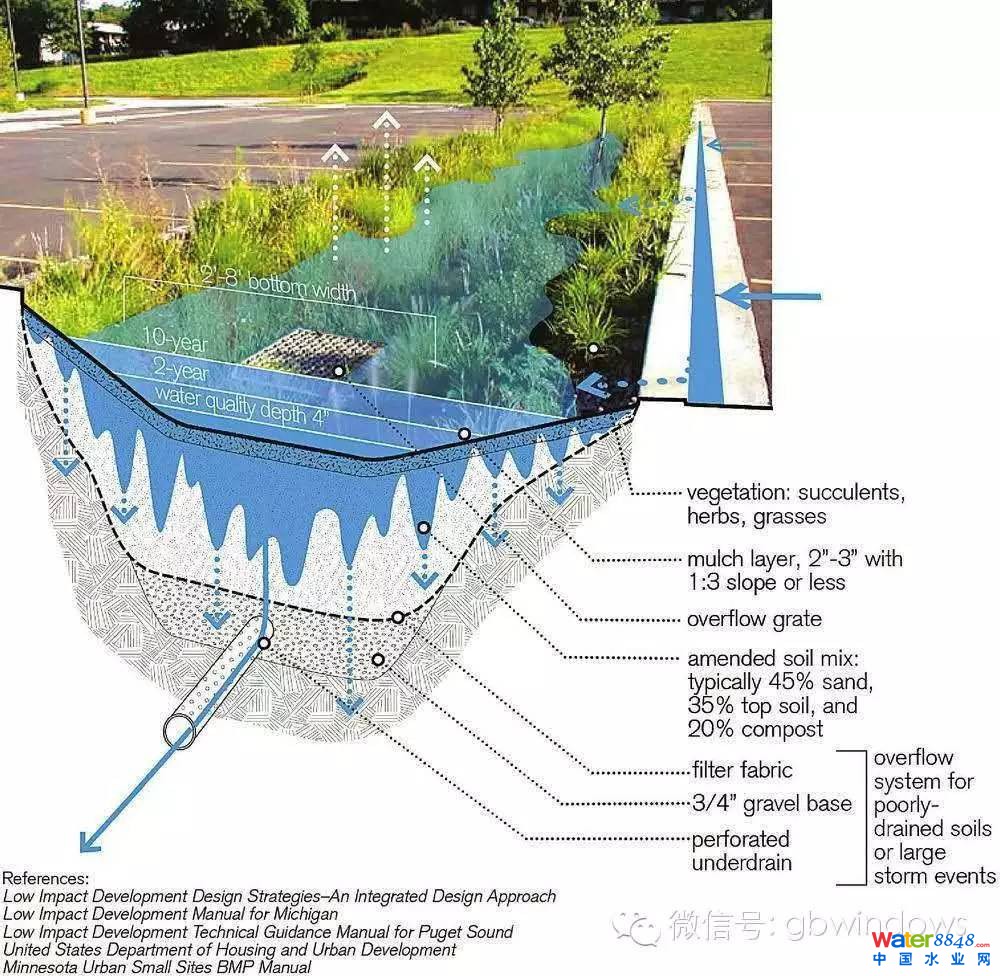

雨水花園：通過將雨水滯留下滲來補充地下水并降低暴雨地表徑流的洪峰，還可通過吸附、降解、離子交換和揮發等過程減少污染。其中淺坑部分能夠蓄積一定的雨水，延緩雨水匯集的時間, 土壤能夠增加雨水下滲，緩解地表積水現象。蓄積的雨水能夠供給植物利用，減少綠地的灌溉水量。

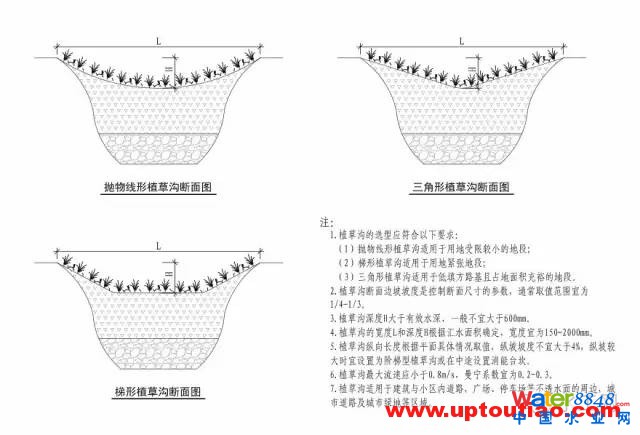

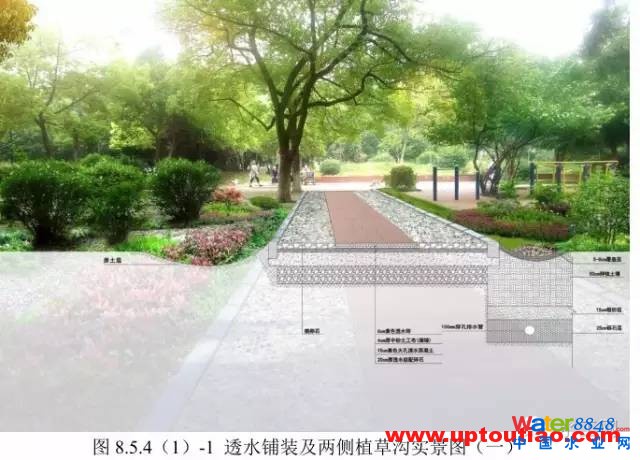

植草溝：植草溝溝頂寬0.5~2m，深度0.05~0.40m，邊坡（垂直：水平）1:3~1:4,縱向坡0.3%~5%。可設置在雨水花園、下凹式綠地前作為預防處理.

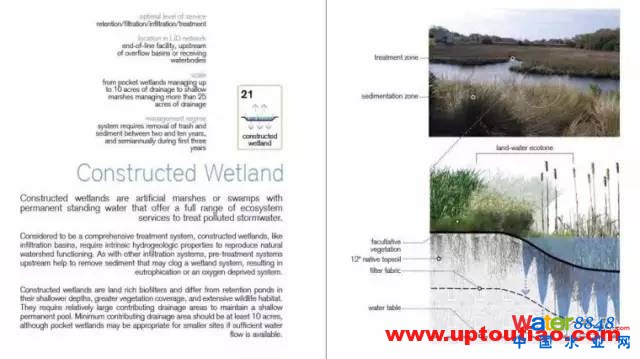

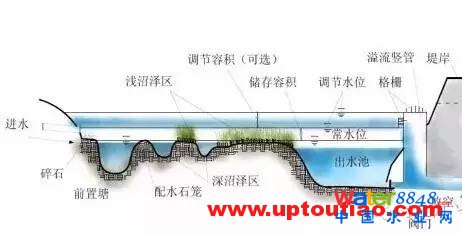

雨水濕地/雨水塘：雨水塘是滲水洼塘即利用天然或人工修筑的池塘或洼地進行雨水滲透，補及地下水，雨水塘能有效地削減徑流峰值；水濕地人工雨水濕地是一個綜合的生態系統，它應用生態系統中物種共生、物質循環再生原理，結構與功能協調原則，將雨水花園、生態滯留池收集的雨水進行集中的凈化。

………………………………………………………………………………………..

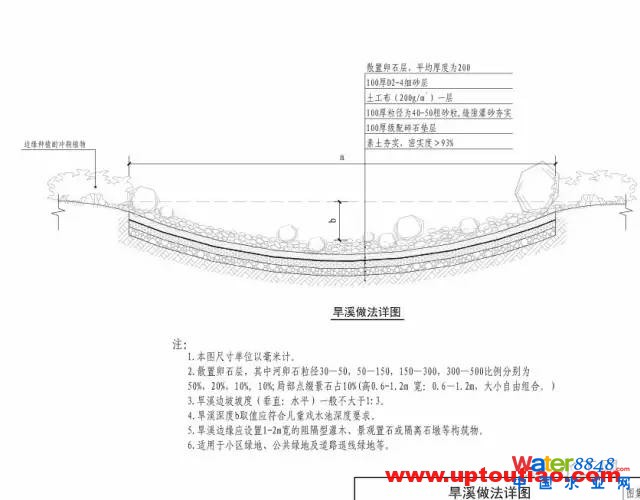

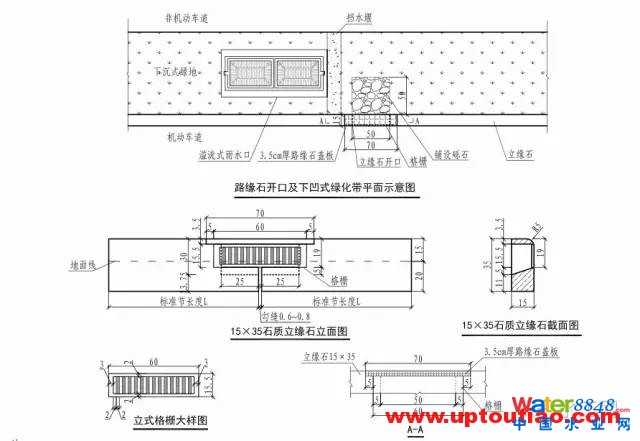

海綿城市專項–細節施工圖

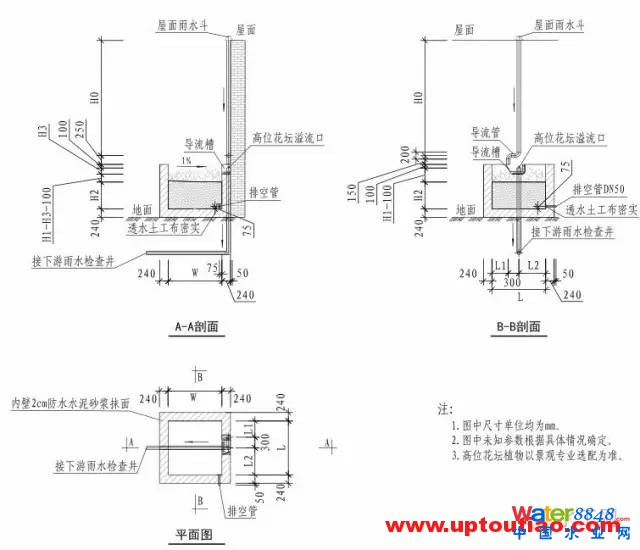

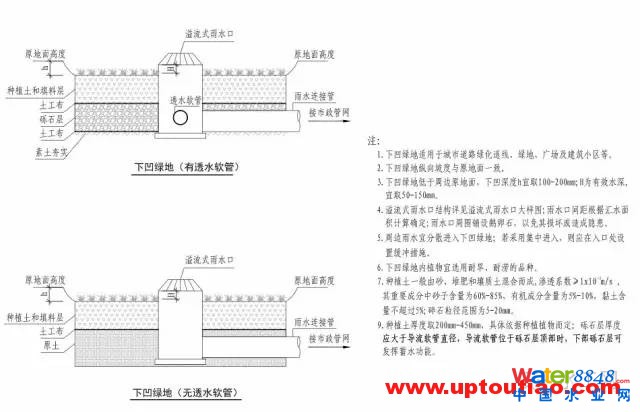

主要包括土建，植物等專項細部節點施工圖做法：

圖片來自網絡和整理，僅供學習和交流

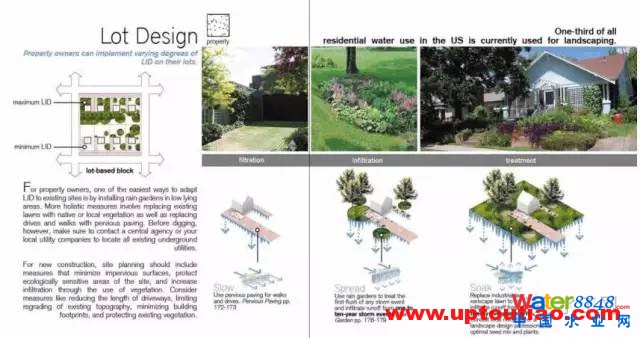

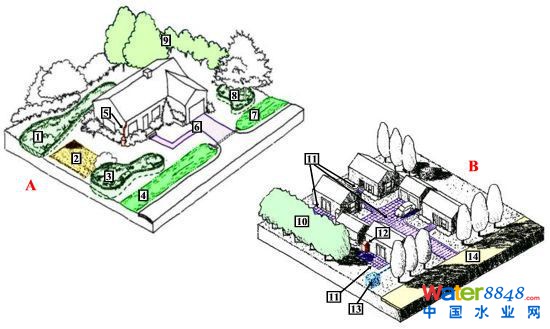

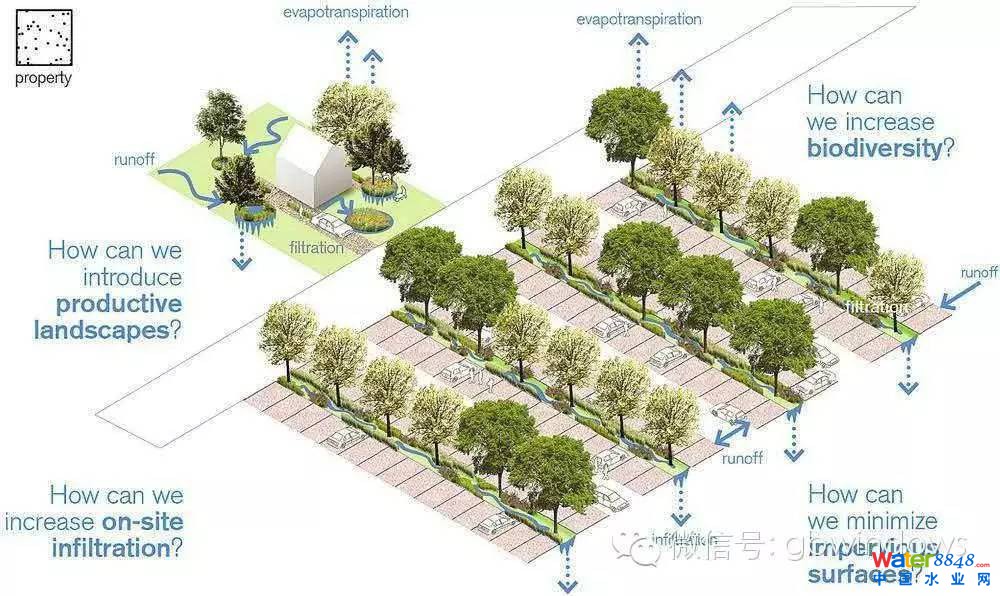

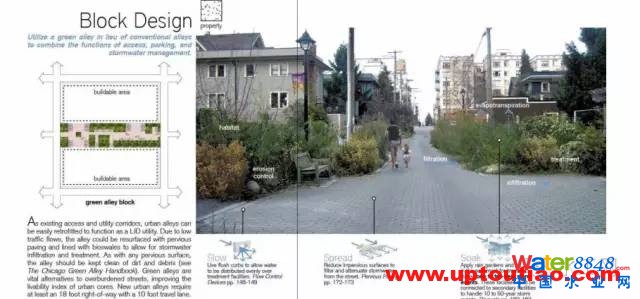

 2 第二種是用于居住區的LID設計

　　A 1. 生態滯留槽 2. 土壤治理 3. 生態滯留槽；4. 草地洼地；5. 雨水收集器；6. 可深水鋪面；7. 草地洼地；8. 生態滯留槽；9. 密林保護區

　　B 10. 密林保護區；11. 可滲水鋪裝；12、13. 雨水收集器（常用于高密度住宅區）14. 道路交通的處理手法
