偌大城市，綜合管廊如何精準定位？

原創2017-08-14李鵬程，施萍中國給水排水

編者按

目前，各大城市綜合管廊工程建設如火如荼，如何精準科學規劃綜合管廊路由成為研究熱點。以靖江市綜合管廊設計為例，上海市政院利用GIS矢量數據拓撲分析、緩沖區分析等功能，探索了基于GIS的地下綜合管廊路由確定方法，相關成果可為地下綜合管廊規劃編制提供一種新思路。

作者簡介:李鵬程(1986-),男,漢族,河南新鄉人,博士,上海市政院工程師,主要從事市政排水、水文水資源、管廊規劃、設計和研究工作。

歸納多個城市管廊路由的規劃方法，大致可以分為以下兩類，一類是在適建區分析的基礎上，主要結合高壓規劃電力電纜布局安排，兼顧輸水規劃干管布局，以及通信干管布局，即以三類專業主干管形成管廊規劃布局，這種方法以江蘇省南京市的地下綜合管廊規劃為代表；第二類是將城市的主次干道作為可能建設地下綜合管廊干線、支線的路由，通過專家打分綜合管廊建設適宜度評價法（經驗法）得到得分較高的路段，進行成果修正后得到綜合管廊的規劃路由，這種方法以湖北省十堰市的地下綜合管廊規劃為代表。

管廊路由的確定從本質上講是將與其相關的空間信息資料（一般包括城市功能分區、空間布局、土地利用、開發建設、地下管線、道路布局等）進行提取、分析與數據挖掘的過程，而處理空間數據正是地理信息系統（Geographical information system，GIS）的核心功能之一。本次研究主要利用GIS矢量數據拓撲分析、緩沖區分析等功能，探索基于GIS的綜合管廊路由確定方法。

1

基于GIS的規劃路由確定方法

1.1

技術方法

通過GIS對對象城市所有道路下的管廊建設的適宜度進行評價，為規劃路由的確定提供依據。具體技術方法如下：

（1）選定城市道路（通常為主干路、次干路）為綜合管廊的適建道路；

（2）基于GIS按照統一的評判標準對被選對象進行綜合評價；

（3）最終確定綜合管廊路由是否合理，形成規劃路由。

通過上述步驟，完成基于GIS的地下綜合管廊路由方案的確定。

1.2

基于 GIS 的主、次干道綜合管廊適宜度評價方法結構

綜合管廊建設的適宜度評判多用到類似層次分析法的專家打分體系，層次分析法把研究對象作為一個系統，按照分解、比較判斷、綜合的思維方式進行決策，成為繼機理分析、統計分析之后發展起來的系統分析的重要工具。傳統的基于經驗的層次分析方法把路由確定工作作為一個系統，按照分解、比較判斷、綜合的思維方式進行決策，但存在以下兩方面的缺陷：

（1）定量數據較少，定性成分多，不易令人信服；

（2）指標過多時數據統計量大，且權重難以確定。

敷設地下綜合管廊的路由道路適宜度評判的目標并非利用評判結果直接得到規劃路由，而是通過多因素評判，為規劃地下綜合管廊路由提供經過加工的“素材庫”。適宜度評價將結合GIS，通過點、線、面三種要素類型，選取與地下綜合管廊路由選線關系密切的五個因素，對適宜建設地下綜合管廊的道路進行初步遴選，地下綜合管廊適宜度評價指標圖如圖1所示。

圖1 綜合管廊適宜度評價指標圖

根據適宜度評價的目的，以目的為導向，為避免評價由是非、二分邏輯判斷演變為復雜但無必要的數學優化算法的爭論，且考慮各要素在地下綜合管廊適宜評價體系中并不存在顯著的重要性差異，因此規劃中原則上各子要素的得分值均為1，即道路滿足此子要素條件得1分，不滿足不得分。

2

實施案例：靖江市綜合管廊路由規劃

以靖江市為例，詳細介紹基于GIS地下綜合管廊路由規劃方法。靖江市屬于江蘇省泰州地區，位于中國內地最富庶的經濟發展區——長江三角洲，歷史悠久，文化底蘊豐厚，為全國綜合實力百強縣（市）之一、長三角最具投資價值縣（市）、全國生態示范區，自然條件優越，有“蘇北小江南”的美譽，靖江市區位圖如圖2所示。

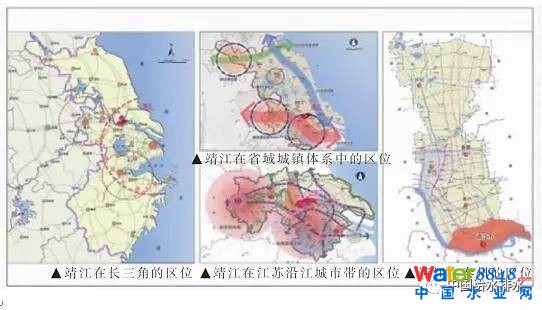

圖2 靖江市區位圖

3

基于 GIS 的點、線、面三種要素類型的綜合管廊適宜度評價方法

依據《靖江市城市總體規劃（2015—2030）》將靖江市的主、次干道作為可能建設地下綜合管廊干線、支線的路由。根據該規劃，至2030年，共規劃主、次干道62條，由于部分道路存在分段情況，實際總道路條數為66條。規劃的主、次干道共62條，每條道路與地下綜合管廊建設條件相關的要素又包括地塊屬性、管線規劃、道路寬度、建設時序等，利用GIS強大的空間分析功能對涉及地下綜合管廊建設相關要素的空間位置信息和其他屬性信息進行統一的分析與管理，對主干路、次干路進行管廊建設的適宜度進行綜合評價。

3.1

點要素

點要素考慮主要用戶鏈接度（變電站、熱電站、水廠）以及地下空間開發（地下綜合體中心）。點要素結合GIS的緩沖區分析功能，確定要素輻射的有效范圍。

變電站的出線若能在較近距離接入綜合管廊系統，可提高電網的安全性。考慮110kV及以上高壓線基本沿城市外圍布設，完全按照高壓電網的走向布置干線管廊可行性較低，因此，重點考慮變電站400米輻射范圍內的道路，便于就近接入。經統計變電站輻射范圍內的道路共有29條。按照子要素的得分原則，該范圍內的道路均得1分。

同變電站的分析類似，熱電廠同樣為地下綜合管廊建設的重要點要素。靖江市共有兩座熱電廠，分別為蘇源熱電廠和江源熱電廠。經統計熱電廠輻射范圍內的道路共有3條，該范圍內的道路均得1分。

凈水廠為地下綜合管廊建設的重要點要素。靖江市共有三座凈水廠，分別為江防水廠、合興水廠及雅橋水廠。經統計凈水廠輻射范圍內的道路共有4 條，該范圍內的道路均得1分。

根據《靖江市城市地下空間開發利用規劃（2015‐2030）》，將在濱江新城建設一處商業中心地下綜合體。經統計，地下綜合體中心輻射范圍內的道路共有2條，該范圍內的道路均得1分。

3.2

線要素

線要素主要包括道路屬性、管線規劃、地下步行街及地下道路建設以及可實施性。

道路屬性主要包括道路的等級，以及道路的寬度，在GIS中建立道路等級與道路寬度的屬性庫。城市道路寬度越寬，越有利于施工。道路寬度大于等于36米的得1分，小于36米的得0.5分。

管線規劃主要指現狀及規劃的給水（DN≥400）、綜合通信、中壓燃氣、熱力的主干管。運用 GIS中的疊置分析功能，分析主、次干路下的上述主干管長度。如果規劃管線的長度占道路總長度的比例大于一定比例，例如25%，則得1分，否則不得分，最終得到主、次干路地下綜合管廊建設管線得分圖。

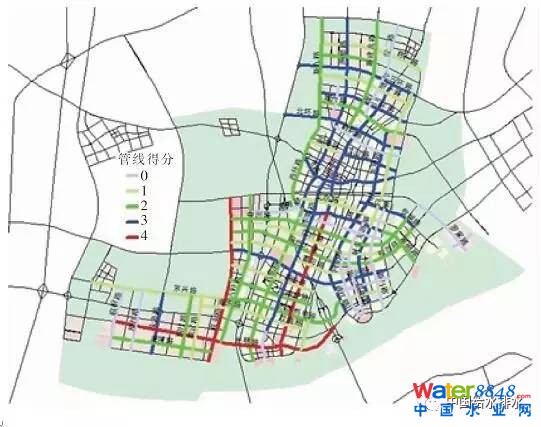

圖3 主、次干路綜合管廊建設管線得分圖

3.3

面要素

面要素主要指地塊的屬性。在GIS中將靖江市的用地類型按照6大類進行重新分類，得到居住用地、公共管理與公共服務設施用地、商業服務業設施用地、工業用地、物流倉儲用地、綠地與廣場用地等6大類用地的土地利用圖。由于道路兩側地塊的寬度不同，若按照統一標準統計，造成誤差較大。因此，可根據每條道路兩邊地塊的實際寬度確定道路服務面積的各屬性地塊面積。利用ArcGIS緩沖區分析功能，對主、次干道兩側服務地塊的面積及所屬用地分類進行統計。由于綠地與廣場用地包含用地類型較多，分析每條道路時，列舉除綠地與廣場用地外的主要用地類型占比。

因此，根據分析得到66條主、次干路中不同地塊類型（共六種類型：公共管理與公用服務設施用地、商業服務業設施用地、居住用地、工業用地、物流倉儲用地、綠地與廣場用地）所占面積百分比統計表，統計每類地塊一定的分位數，例如80%所對應的數值，每類地塊大于此值的道路得1分。綠地與廣場用地不得分，物流倉儲用地得0.5分。據此原則計算的地塊屬性得分如圖4所示。

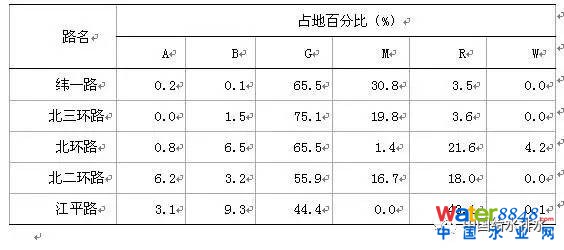

表1 主、次干路服務地塊分類統計表（部分）

注：A為公共管理與公用服務設施用地；B為商業服務業設施用地；R為居住用地；M為工業用地；W為物流倉儲用地；G為綠地與廣場用地。

圖4 主、次干路綜合管廊建設地塊得分圖

3.4

適宜度評價成果

將道路屬性、管線規劃、主要用戶、地塊屬性、地下空間開發、可實施性的得分相加，并將總得分大于6歸為適宜度高的一類，得分大于等于5小于6的歸為適宜度中的一類，得分小于5的歸為適宜度低的一類，評價結果如圖5所示。

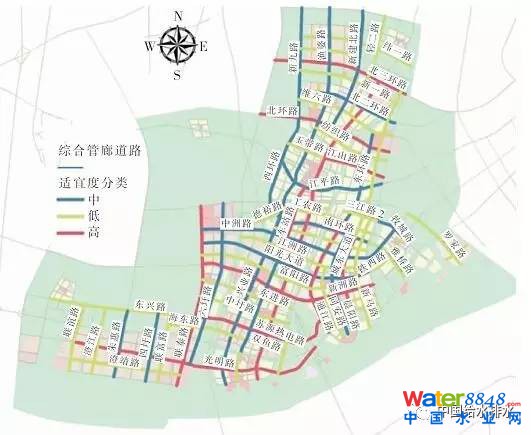

圖5 主、次干道綜合管廊建設適宜度成果圖

3.5

規劃布局圖

通過GIS對綜合管廊路由的空間分析，得到了靖江市主、次干道綜合管廊建設適宜度的得分，并將其在空間內進行展示。根據管廊的布局原則，結合管廊適宜度評價成果，確定規劃路由方案，通過分析可知，最終的環狀方案不但滿足于“綜合管廊主體框架應盡量連接成環，并依托主干框架拓展支線及纜線系統，形成網狀系統”的系統性、完整性原則，并且通過GIS 的適宜度分析，接近70%路由均為適宜度高的道路。

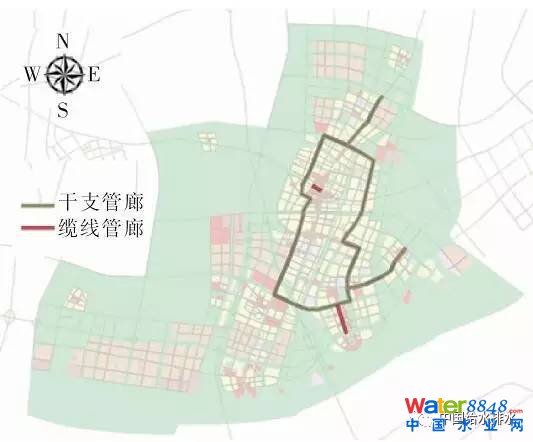

圖6 靖江市綜合管廊總體布局圖

（本文詳細內容參見2017年5月《中國給水排水》第10期 “基于GIS的城市地下綜合管廊路由規劃初探”，作者：李鵬程，施萍，上海市政工程設計研究總院（集團）有限公司）
