鎮江沿金山湖CSO污染綜合治理工程DN4000大口徑管節試驗圓滿結束

2017-09-12中國給水排水



項目概況

針對鎮江城市老城區雨污合流和CSO溢流問題、初期雨水污染問題和河道治理問題的現狀需求，加上海綿城市年徑流總量控制率、年徑流污染控制率和內澇防治的三大目標要求，源頭綠色LID充分建設仍然滿足不了水質水量耦合目標，中心提出沿金山湖多功能大口徑管道系統方案，對現狀管網灰色系統進行有效補充，完成區域海綿城市建設目標，建設科學合理完善的海綿城市工程體系和聯合運行調度體系，實現海綿城市建設的系統集成創新。

工程內容

沿金山湖CSO污染綜合治理工程包括以下分項工程：

（1）沿金山湖多功能大口徑管道（包含豎井7座）：DN4000,L=6.21km

（2）末端多功能泵站工程：雨水處理泵組，排澇泵組；

（3）末端集中雨水處理設施工程：近期規模10萬m3/d，遠期規模20萬m3/d；

（4）氧化塘生態治理改造工程：規模40萬m3/d；

（5）附屬泵站改造工程；

（6）二級管道工程

工程目標

面源污染去除率目標：80%以上

徑流總量控制率目標：80%以上

排水防洪目標：排澇能力由31.37m3/s提高到61.37m3/s

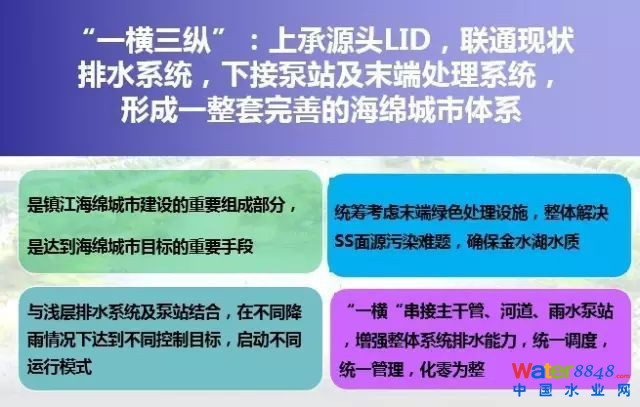

工程意義

本系統工程實施，是試點區海綿城市建設綜合達標的重要組成部分。本系統工程建成后會產生明顯的環境效益、社會效益和經濟效益，改善金山湖水域的環境質量，從而使城市環境面貌得以改觀，使人民群眾的生活環境和生活水平不斷提高；大大提升了鎮江市水景觀水文化，對鎮江建設“海綿城市”“低碳城市”具有重要意義。

管節實驗

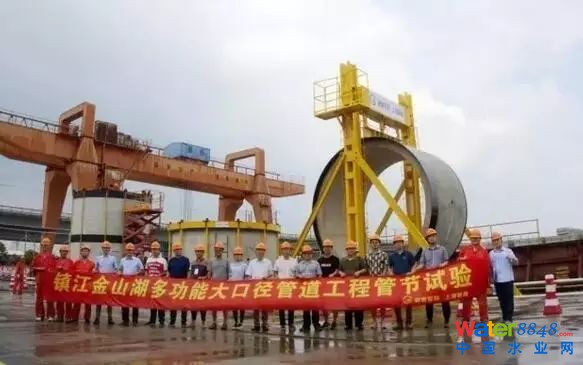

2017年7月29日，光大海綿城市發展（鎮江）有限公司、鎮江市海綿城市建設指揮部、華北設計院、檢測單位、監理單位等多家單位齊聚上海隧道構件分公司嘉松基地，現場觀摩了鎮江沿金山湖CSO污染綜合治理工程DN4000大口徑管節試驗，從試驗策劃、管節生產到試驗圓滿結束歷時三個多月，試驗成果對大口徑鋼筋混凝土管道的設計、生產、施工具有重要的指導意義。

實驗背景

鎮江沿金山湖CSO污染綜合治理工程包含沿金山湖配套截流主干管工程，管材為DN4000鋼筋混凝土管，在金山湖水下，沿長江路自西向東近岸敷設，管道全長6.2公里，最大埋深近30m，采用水下曲線頂管施工。由于本工程管道管徑超大，覆土超深、運行工況復雜，超出國標規定的管徑上限，因此有必要進行管節相關性能的試驗，為管道設計、生產、施工提供指導和依據。

實驗內容

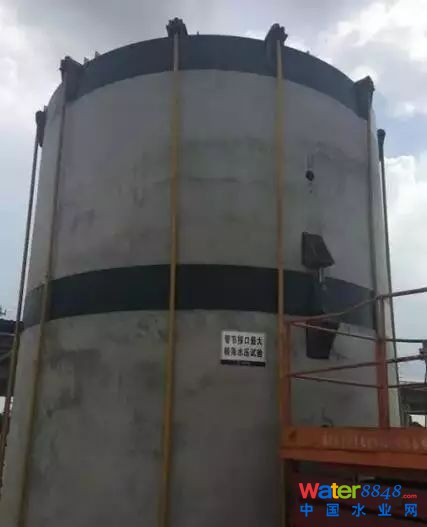

試驗內容包括“管節內水壓試驗”、“管節外壓荷載試驗”、“管節接口水壓試驗”、“管節接口最大轉角試驗”四項內容、內水壓試驗壓力為0.3MPa，外壓試驗裂縫荷載為220KN/m，破壞荷載為280KN/m，最大轉角為0.3度。

轉載： 中國市政華北總院海綿中心

來源 ：

微信號：CNWW1985

投稿咨詢：022-27835707

廣告咨詢：022-27835639

發行咨詢：022-27835231

投稿郵箱：

技術交流 | 雨水口的布置，你對了嗎？

來源 ： 王文斌城建水業

導讀

雨水口是城市排水系統中的重要組成部分，路面上的雨水首先經雨水口通過連接管流入排水管渠，其型式、間距及布置位置直接影響到一條市政道路在降雨過程中雨水收集效果、排放速度和積水程度。本文著重論述了在特殊道路縱坡設計條件下雨水口的布置形式，從工程實際中對這幾種布置形式進行了比較和應用，并提出相應的建議。

01

前言

城市道路雨水、合流制排放系統主要由雨水口、管道、出水口、截流井等組成。雨水口是收集城市道路路面雨水的重要設施，一般布置于道路車行道邊緣，起到收集、排除路面雨水的作用，科學合理地布置雨水口往往能夠起到事半功倍的效果。否則，雨水口很難起到及時收集雨水的作用，即使路面上雨水徑流量很大，而管道系統中卻是非滿流，甚至僅有少量雨水的現象，雨水排放效率低下；而且路面積水還會造成道路結構層的破壞，影響到車輛和行人的安全通行。

02

雨水口型式的選擇

雨水口型式分為平箅式、偏溝式、聯合式、立箅式四種，按箅數分為單箅、雙箅和多箅，一般根據雨水流量大小、道路形式和坡度選用。

（1）偏溝式、立箅式雨水口適用于有側石的道路, 其中偏溝式多用于無雜物堵塞情況的路段，而立箅式多用于雜物較多的路段。

（2）平箅式雨水口適用于無側石的路面、廣場、地面低洼積水處。

（3）聯合式雨水口適用于有側石、徑流量較大且有雜物堵塞箅隙的地方。

（4）雙箅、多箅雨水口多用于路面寬度較寬、道路下穿和道路最低點處。

03

雨水口的布置

雨水口布置應根據地形及道路形式確定，一般在道路的匯水點、車道邊緣的一定范圍內、低洼地段、人行橫道上游、沿街單位出入口上游、靠地面徑流的街坊或庭院的出水口均應設置雨水口，及時收集地面雨水徑流，避免因排水不暢形成積水。雨水口還應避免布置在道路高點處、人行過街、無障礙通行的地點，一方面雨水口起不到收集雨水的作用，造成浪費，另一方面還會影響行人的正常通行。

雨水口的間距應按路幅寬度、匯水面積所產生的徑流量、雨水口的泄水能力計算得出。雨水口的間距宜為25～50米, 低洼和易積水地段，應根據需要適當增加雨水口。坡段較短時可在最低點處集中收水，其雨水口的數量應適當增加。

雨水口的間距還應考慮道路的縱向坡度，當道路縱向坡度小于0.3％時，應當適當加密雨水口；當道路縱坡大于2％時，雨水流入雨水口少，沿途可少設雨水口，間距可大于50m。

工程設計中，為避免雨水沿道路側石流行距離太長，減小對路面層的沖刷和對行人通行的影響，雨水口的間距一般為30～40米。通過計算若單箅雨水口不滿足收水流量要求，可選用聯合式、雙箅或多箅式雨水口。

04

實例分析

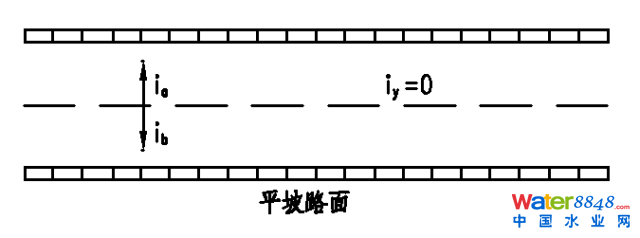

《城市道路設計規范》中規定,當道路中心線縱坡度小于0.3％時,為保證路面排水,宜在道路兩側車行道邊緣1～3m寬度范圍內設鋸齒形偏溝,或采用加密雨水口設置方式；在平坡路段全程設置（小）雨水口。此時雨水口數量一般均能滿足雨水徑流量要求，采用何種雨水口的布置形式，適合工程具體情況顯得尤為重要。

某工程為開發區內一條老路改造項目，由于該路原為公路，縱坡多為平坡，占整個工程的80%。由于平坡段工程量大，雨水口布置形式對工程造價、施工周期有較大影響，設計時采用了四種雨水口布置方案。

（1）方案一：調整道路縱坡。在老路上通過加鋪基層調整道路縱坡不小于0.3%，此時排水方式可按照常規要求布設雨水口。但由于道路為高填方，所處區域屬于典型的軟土地基，不宜對老路基造成太多的擾動，加鋪基層勢必增加或減少老路路基的靜荷載和動荷載，因此不宜采用。

（2）方案二：維持道路縱坡不變，設置鋸齒型偏溝。在兩側行車道邊緣設置鋸齒形偏溝，在保持道路中線、縱坡設計線與側石頂面線平行的條件下，交替的改變側石頂面線與路面邊緣之間的高度，在最低處設置雨水口，使偏溝范圍的路面縱坡度增大到0.3%以上，從而達到縱向排水要求，如圖1所示。

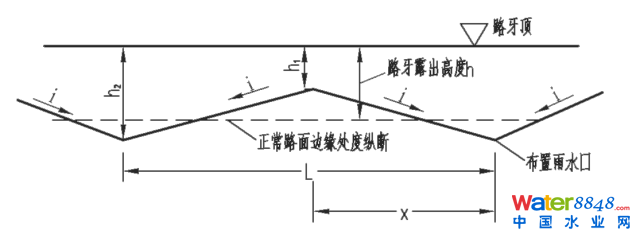

圖1：鋸齒形偏溝剖面圖

設置鋸齒形偏溝，雖然能夠保證縱向排水的要求，但施工比較麻煩，影響道路的美觀，且在偏溝寬度范圍內不利于車輛的平穩行駛，目前設計已較少采用。

（3）方案三：在車行道邊緣設置連箅雨水口。雨水沿道路橫向徑流至道路側石邊，流入雨水口。每隔一段距離通過連接管接入雨水檢查井，檢查井根據管徑按規范要求進行設置，但井間距不宜太長，可按道路縱坡大于0.3%常規設計時三個雨水口的間距確定，如圖2所示。該方案雖能夠及時有效的排除雨水，減少檢查井數量，但采用的連續長距離排水邊溝，影響道路邊緣結構的穩定性，若采用鋼筋混凝土結構，施工較為困難，周期長，不宜采用。

圖2：連箅雨水口平面布置圖

（4）方案四：加密雨水口和U型淺渠相結合形成全線地表徑流截流體系。

首先，設置加密雨水口，除了在檢查井處設置雨水口外，在每個井段中間增設一個雨水口，通過連接管串聯至相鄰的雨水口，然后排入雨水主干管，控制雨水口間距15～20米。

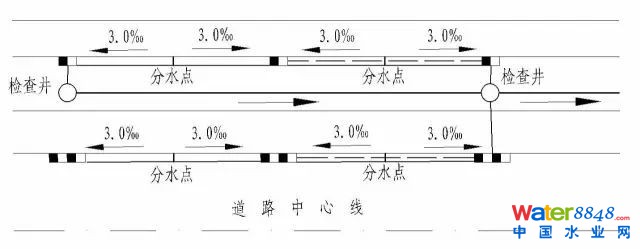

其次，在雨水口之間沿道路邊緣全線設置U型淺渠，攔截輸送地表徑流至雨水口。并在兩雨水口之間設置分水點，使橫向入槽的雨水分別向兩側臨近的雨水口就近排放，則U型槽長度不超過7.5～10m，以利于路面雨水的盡快排除，如圖3所示。

圖3：加密雨水口平面布置圖

U型淺渠采用C40高強細石混凝土現場澆筑，澆筑成U型槽狀，寬度為30cm，U型槽內徑20cm，深度5～8cm，U型槽縱坡不小于0.3%。

從減少對老路路基的擾動、道路結構層的穩定、城市景觀、工程造價和施工進度等方面綜合考慮，最終采用了加密雨水口這種布置方式。

總結

城市道路排水工程是一個復雜、系統的工程，設計人員應結合工程實際情況，綜合考慮各種因素, 這樣才能使設計合理, 發揮工程建設最大效益。就雨水口布置而言，不同情形下其布置形式不盡相同，即使在同一種情況下，雨水口布置也有不同方案。設計人員不應忽略設計中的每一個細節，力求設計人性化、規范化、實用化、合理化。
