近日，由天津市建設工程質量安全

監督管理總隊組織

300多家單位、近千人的觀摩團隊

來到天津東麗區南淀郊野公園

參觀由中建八局打造的

亞洲在建最大半地下集成式污水處理廠

——天津城市東郊污水處理廠

天津城市東郊污水處理廠項目

占地42.23萬㎡

面積相當于60個國際標準足球場

工程管樁60萬延米

高度相當68個珠穆朗瑪峰

構筑物集成于一座17.3萬㎡的半地下箱體

工藝種類多達29個

水質為天津市地標A標準

污水日處理能力為60萬立方米

再生水日處理能力為10萬立方米

可以說的上是污水處理工程中的超級工程了

面對這樣一座不按套路出牌的工程項目

中建八局的“勇士”們溯迎而上、各顯身手

傾心打造了一座標桿工程

一不小心就引領了行業潮流

想知道他們是如何做到的嗎？

跟鐵君一起來揭秘吧

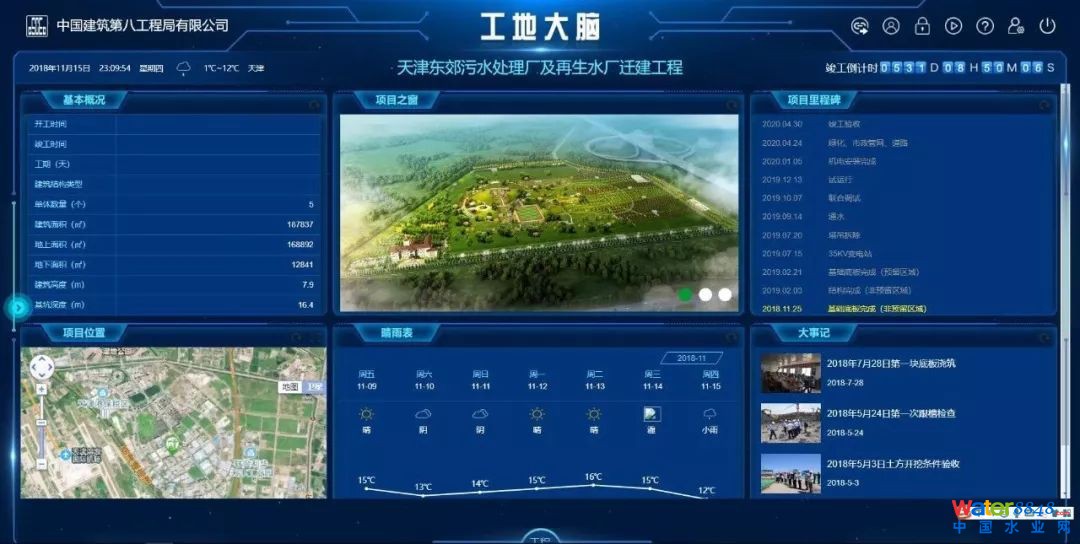

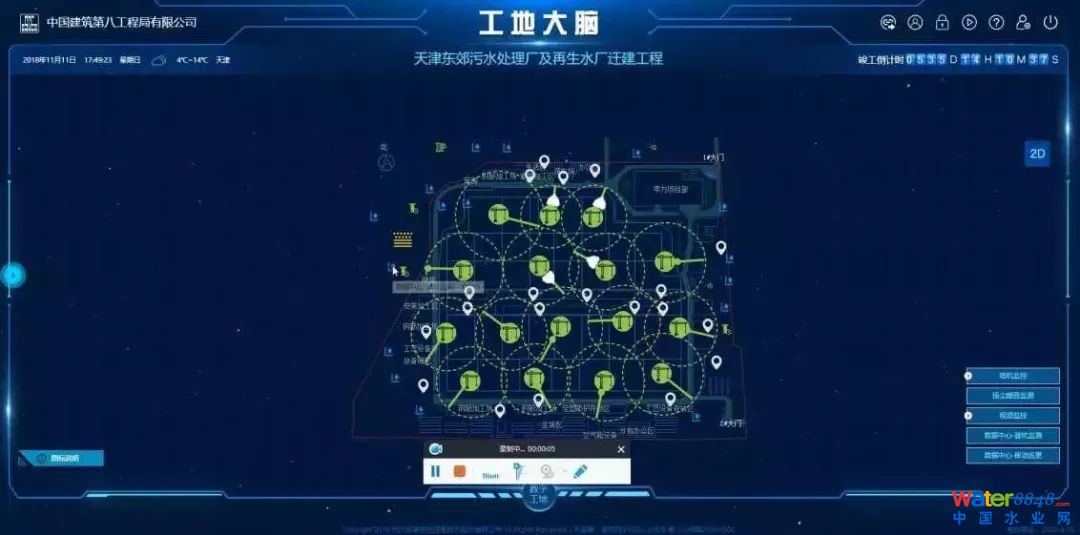

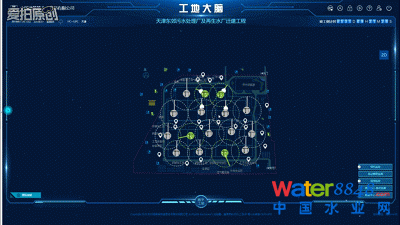

“智慧工地”：一個大腦hold全局

項目依托建筑信息化數據集成、分析平臺，建成了“智慧工地”大腦，系統圍繞人、機、料、法、環五大生產要素，運用信息化手段形成的業務數據進行匯總、分析，應用物聯網、互聯網、移動互聯網、VR、BIM等技術手段，虛實結合、物物互聯，智能協同地建立了全面數字工地，做到對施工現場全面感知，從而為項目管理者的決策提供幫助。

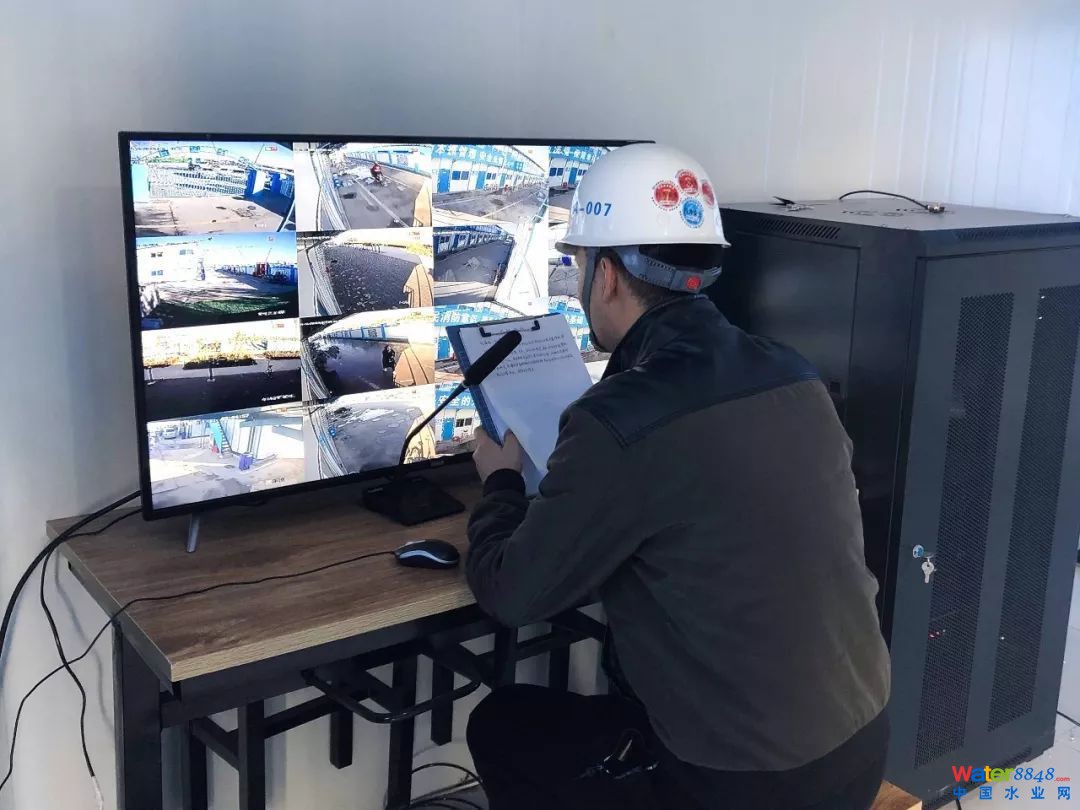

“大腦”集成了塔式起重機安監系統、揚塵噪音環境監測、勞務實名制管理系統、深基坑監測系統、能耗智能監測系統、消防感知系統、高支模監測系統、視頻監控系統、螢石云視頻監控等物聯網技術。

“我思故我在”，當工地有了大腦，開始思考，一切開始變得不一樣。

“深基坑監測”

不放過任何一個形變

項目基坑17.3萬㎡，屬于超大基坑，處于典型的天津軟土地區，時空效應極其明顯，且由于工程為水工構筑物，主體結構施工完后且經過閉水試驗后方可回填基坑肥槽，深基坑裸露時間長達1年。為了消除基坑安全風險，項目采用深基坑智能監測系統，通過在施工期間埋設的傳感器，利用自動數據采集系統，對支撐軸力、圍護結構偏移、基坑外監測井水位等測量數據進行自動采集分析，并設定警戒值，當超過警戒值時，自動報警。工作人員會根據報警情況，及時采取措施處理，從而將重大危險隱患消除在萌芽狀態。

“塔吊防碰撞

方寸之間顯身手

項目現場共布置16臺塔吊，最多一臺塔吊與周邊6臺塔吊交錯，且每日多達10臺大型汽車吊。面對塔機交叉作業多，人工控制難度大、風險高等難題，采用塔吊防碰撞系統后，當交叉作業的相鄰塔吊距離小于報警設定間距時，塔吊會進行自動報警，甚至自動斷電，從而避免塔吊發生碰撞。

“吊鉤可視化”

腦后長出通天眼

隨著塔機高度增長或建筑物的增長，吊重材料部分會出現在塔司的視覺盲區。此時，只依靠信號工的指揮風險較大。為此，項目在塔吊吊鉤設置吊鉤可視化系統，通過安裝在吊鉤上的攝像頭及傳感器，實時監測塔吊各部件的位置狀態、荷載物重量，實現了遠程監控、地面監控、實時監控的目的。

同時，通過系統綜合分析，可隨時了解塔吊工作是否處于安全狀態。塔吊吊鉤部位還設置了人員監測裝置，當塔吊卸料時，檢測到附近10m范圍內有施工人員時，會及時進行警報提示，提醒施工人員注意，降低人員碰撞傷害的幾率。

“揚塵監測噴淋”

讓塵埃無處可逃

項目施工面積廣，揚塵管控難度大，而智慧大腦的揚塵監測自動噴淋聯動系統可完美解決這一問題。噴淋系統通過GPRS移動數據網絡與現場揚塵檢測及視頻監控相連接，實現對監測數據的實時監控，當現場顆粒物濃度出現異常，預警功能就會開啟，管理人員即可通過手機終端遠程啟動圍墻噴淋系統，啟動應急預案，進行降塵，實現對現場揚塵污染的防控和治理。

“質量樣板工地”：一絲不茍間見證工匠精神

污水處理廠項目作為水工構筑物，施工質量有著自身獨特的特征：施工精度高，抗滲要求高，工藝要求高。為了更好的控制工程質量，項目以爭創“魯班獎”為目標，全力推行“樣板先行”，分別設立了“工藝樣板”、“實體樣板”和“虛擬樣板”，并通過二維碼工藝墻，豐富展現了地下污水處理建造的主要關鍵施工技術，做到隨時可視化查閱。

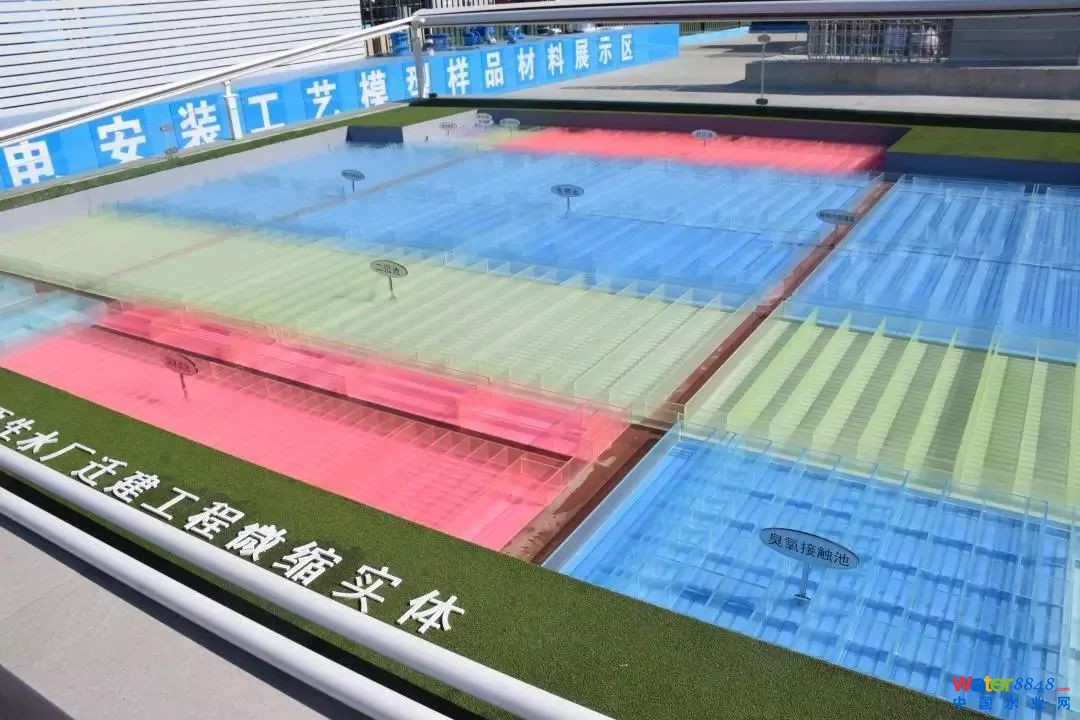

1：90的工程微縮景觀，直觀形象地展示了污水層層凈化的過程，并結合工藝特點，建造了生物池、深床濾池、過水花墻、池壁等質量樣板，踐行中建八局“質量樣板先行”的管理理念。

“工藝樣板”

工程微縮景觀

深床濾池

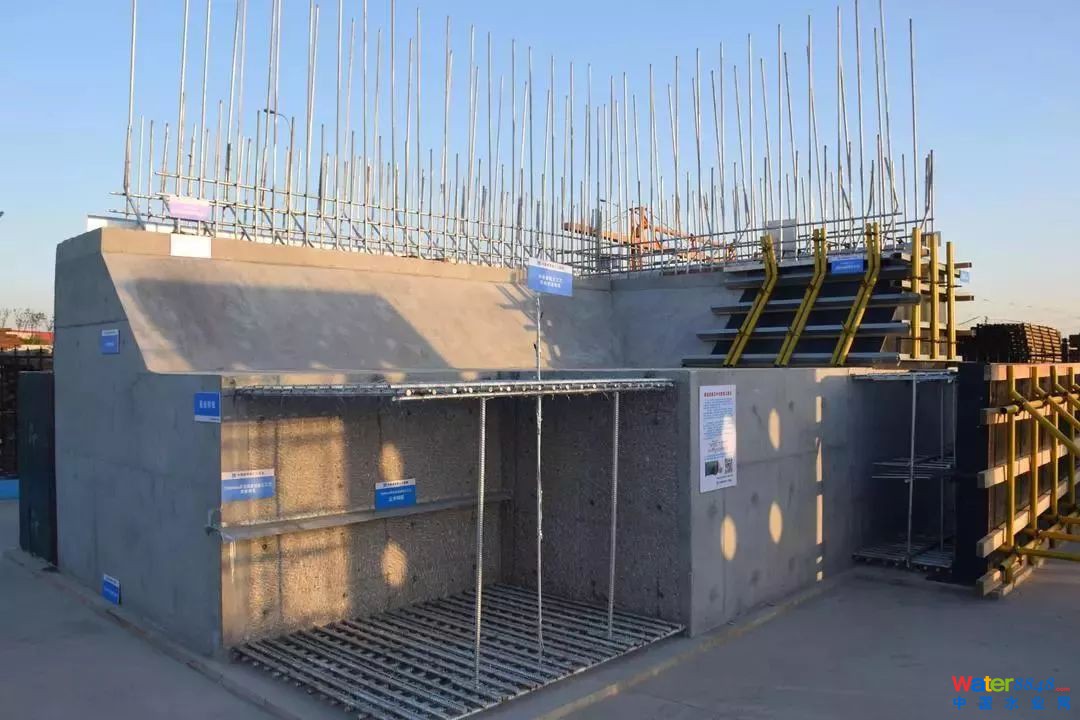

底板及外池壁工藝樣板

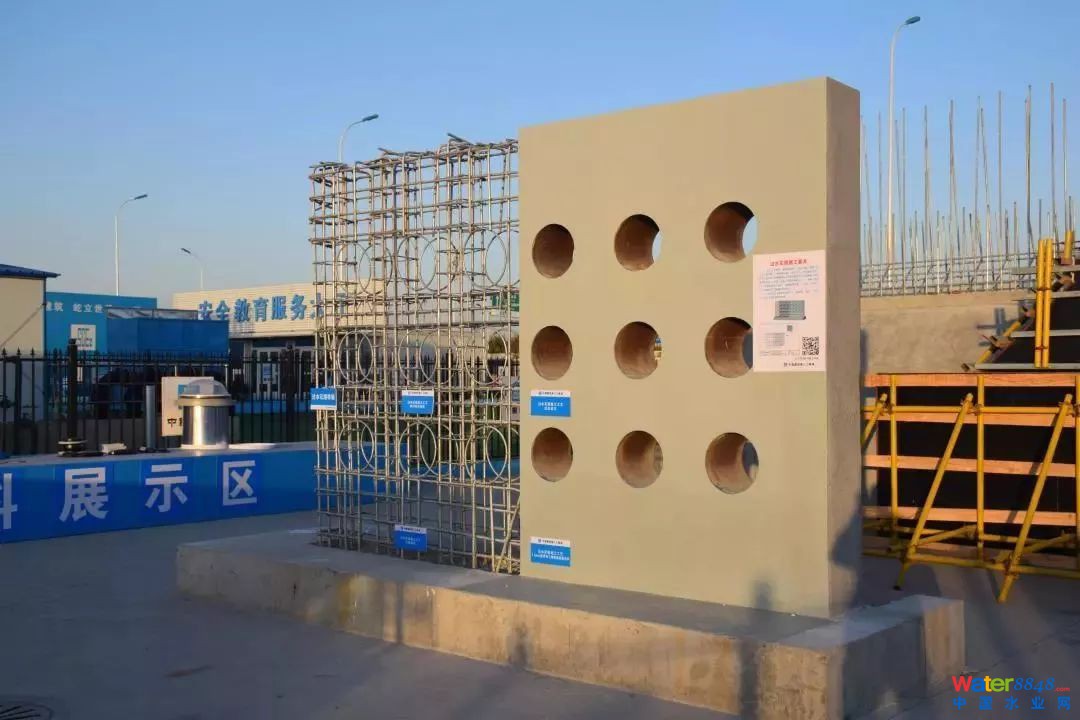

過水花墻工藝樣板

生物池工藝樣板

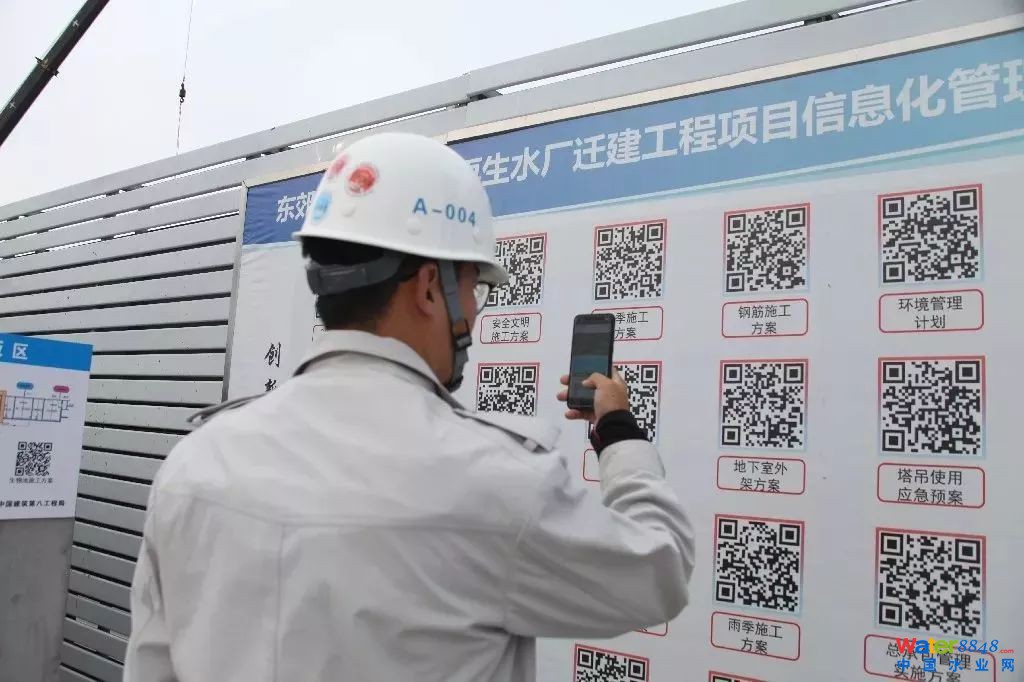

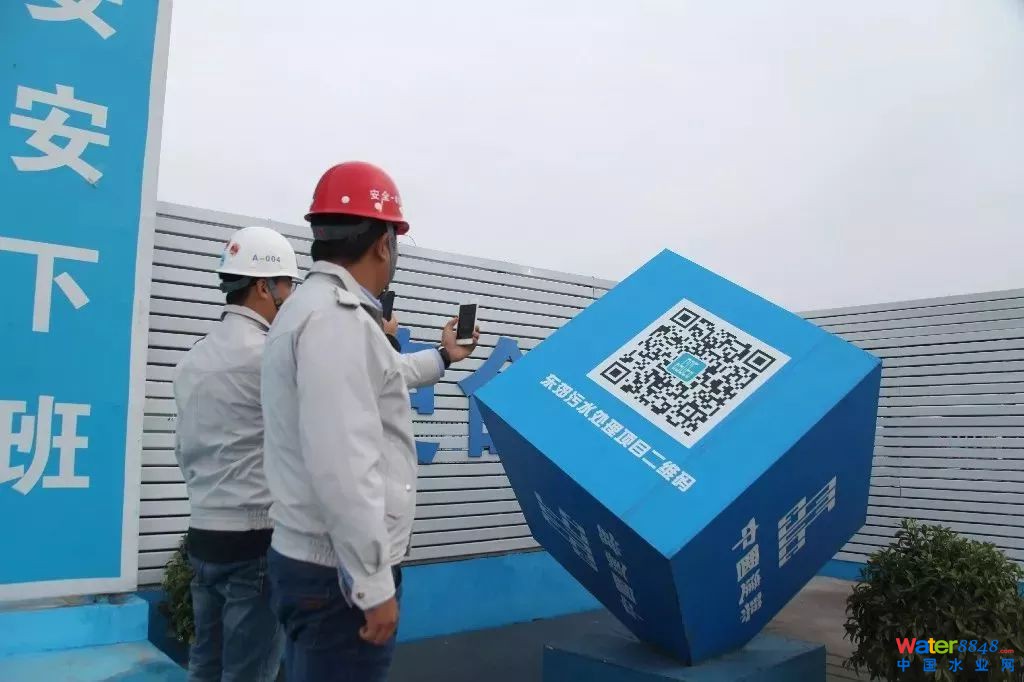

二維碼工藝墻

“BIM虛擬樣板”

密封蝶閥模型

偏心半球閥模型

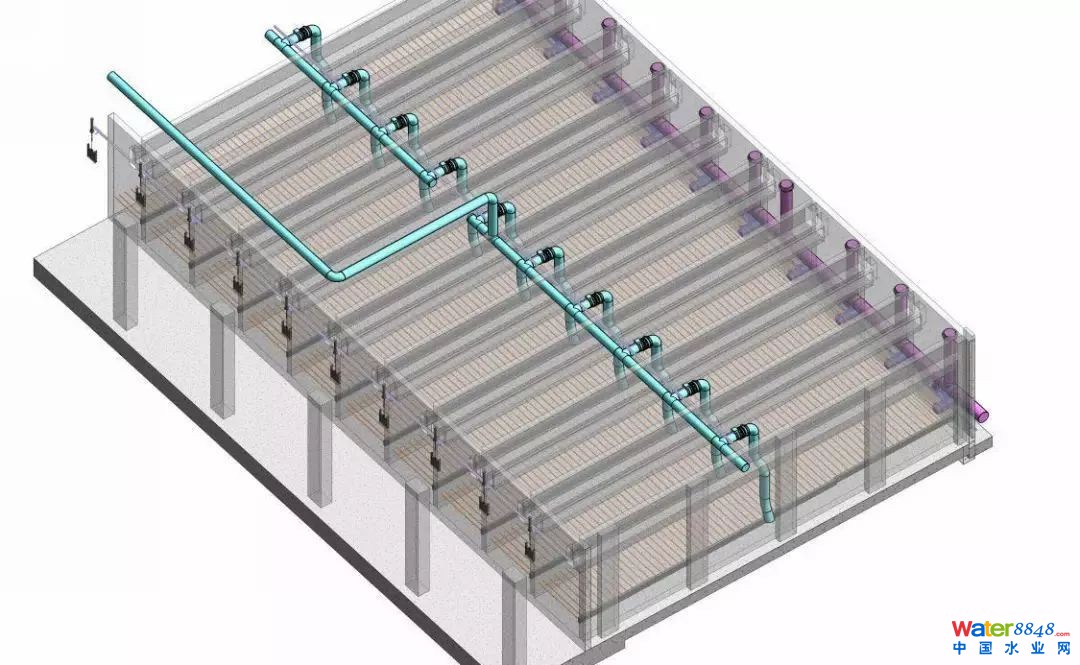

深床濾池模型

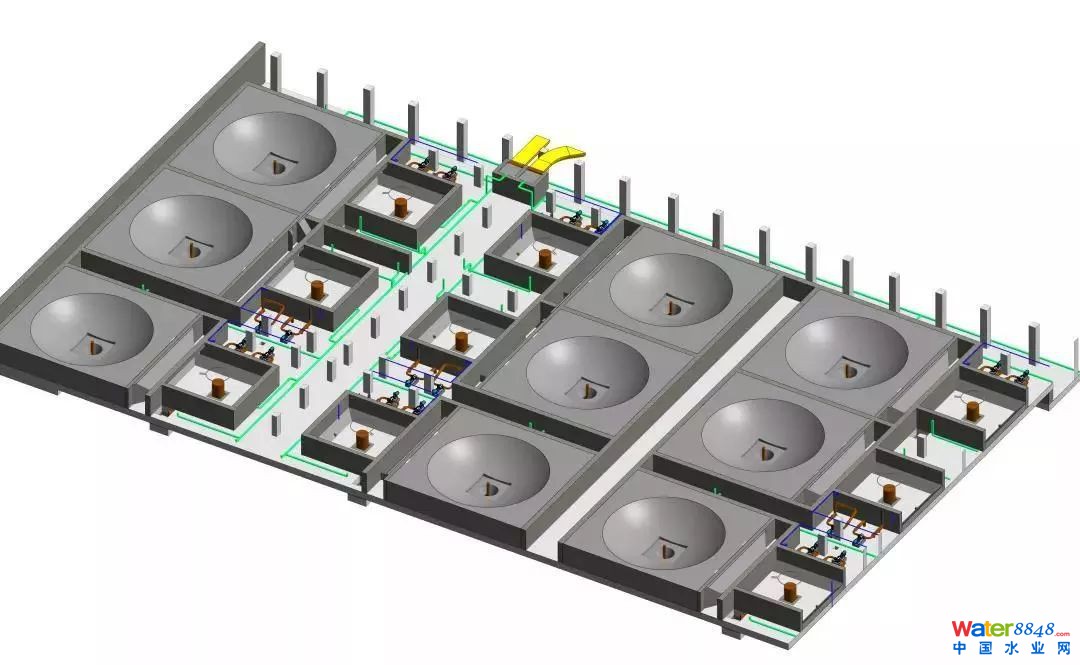

高效沉淀池模型

“實體樣板”

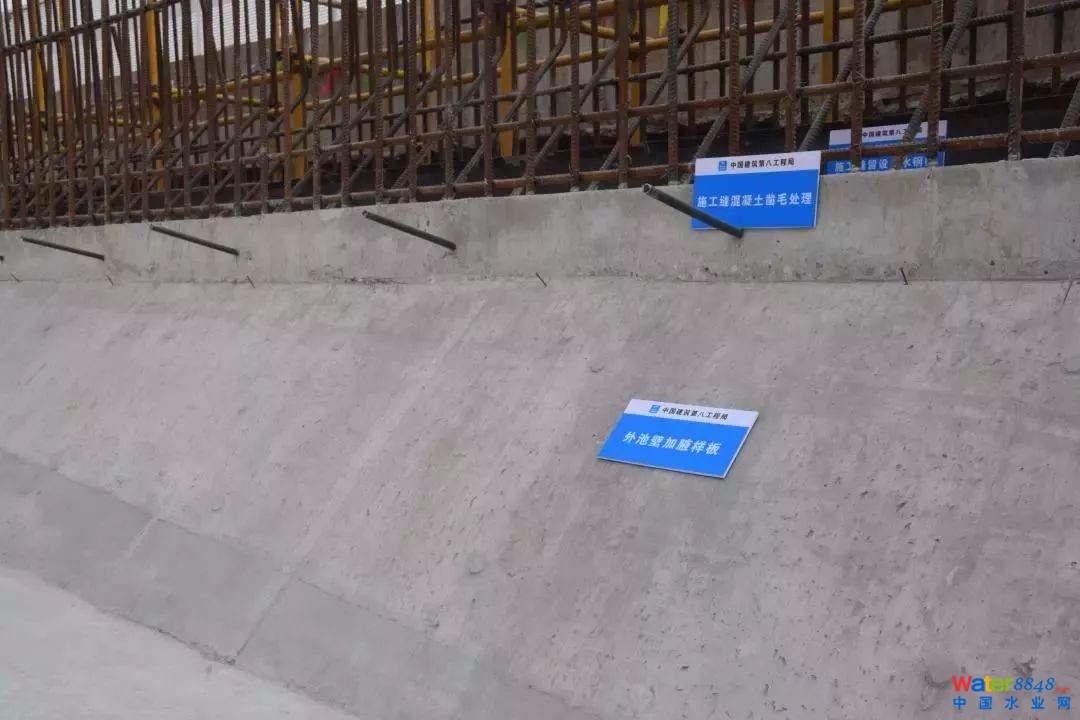

施工縫鑿毛、池壁加腋

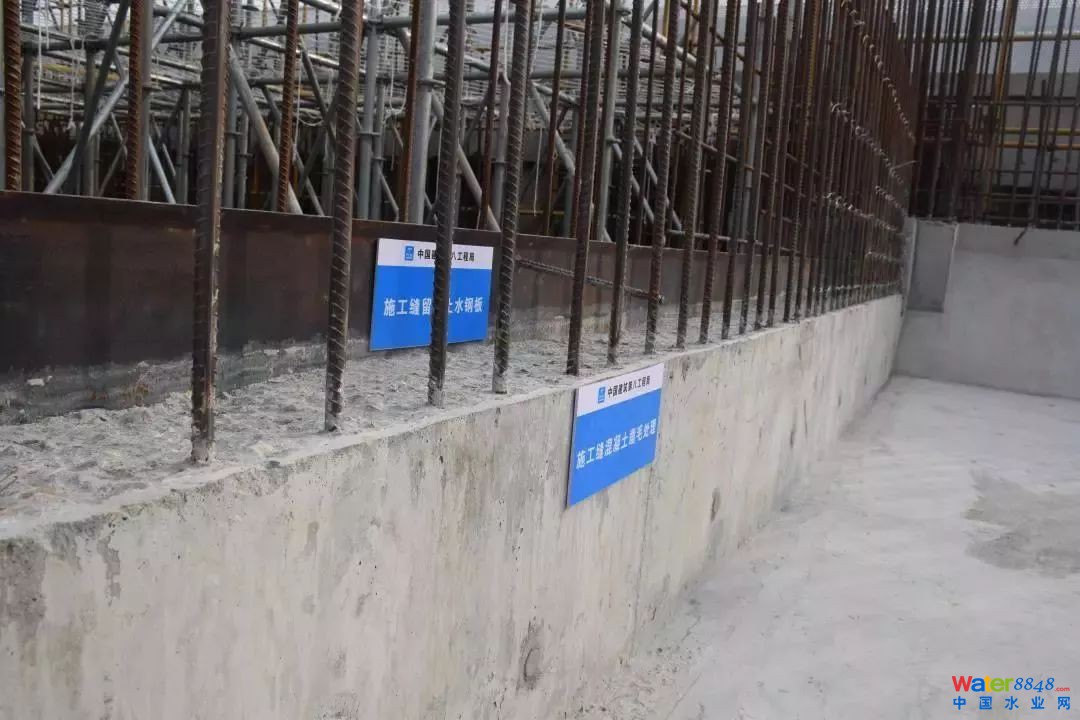

止水鋼板

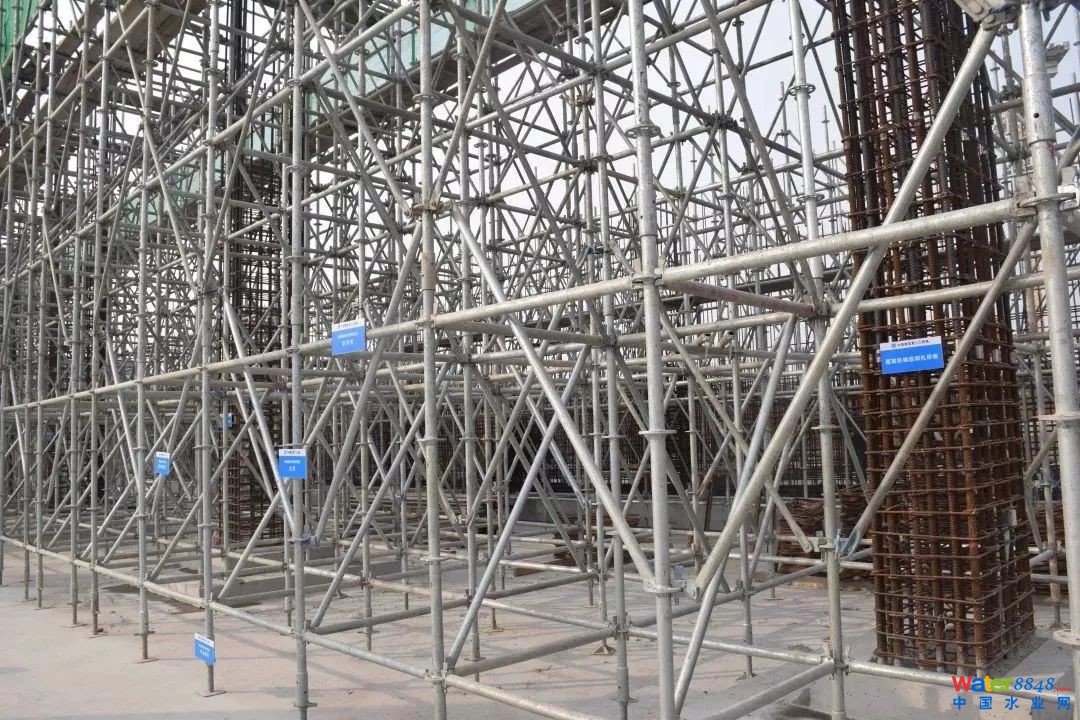

承插式盤扣架體

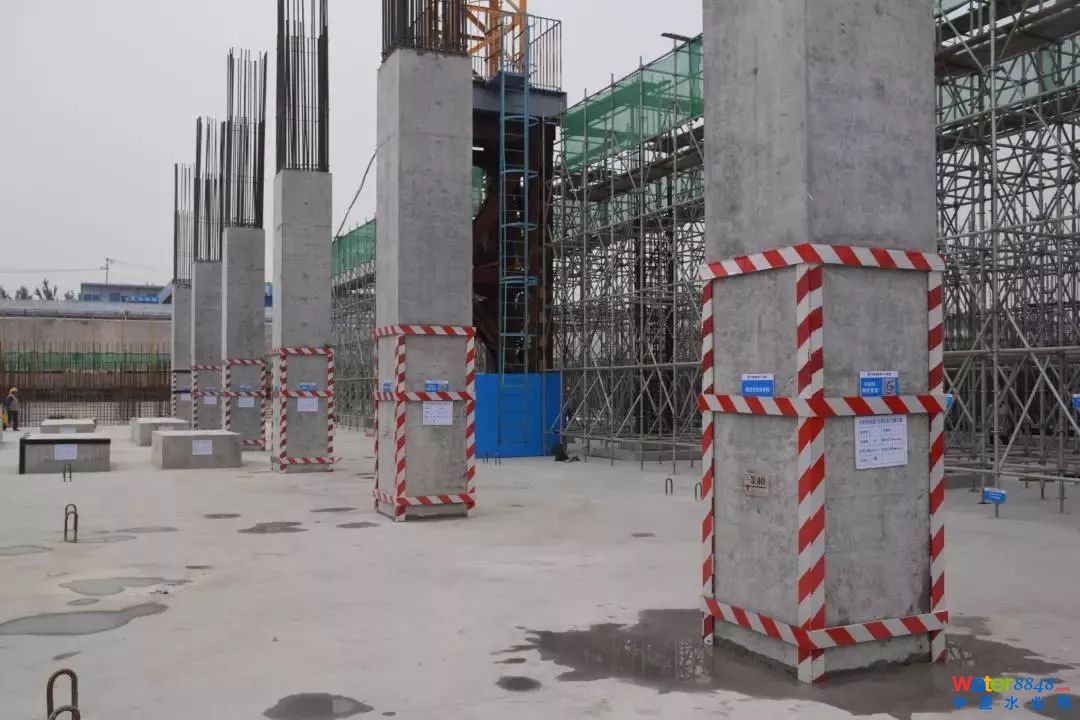

框架柱實體

“科技工地”：BIM+應用無處不在

“EBIM協同管理平臺”

千萬圖紙，一手掌握

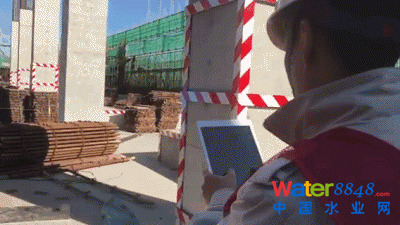

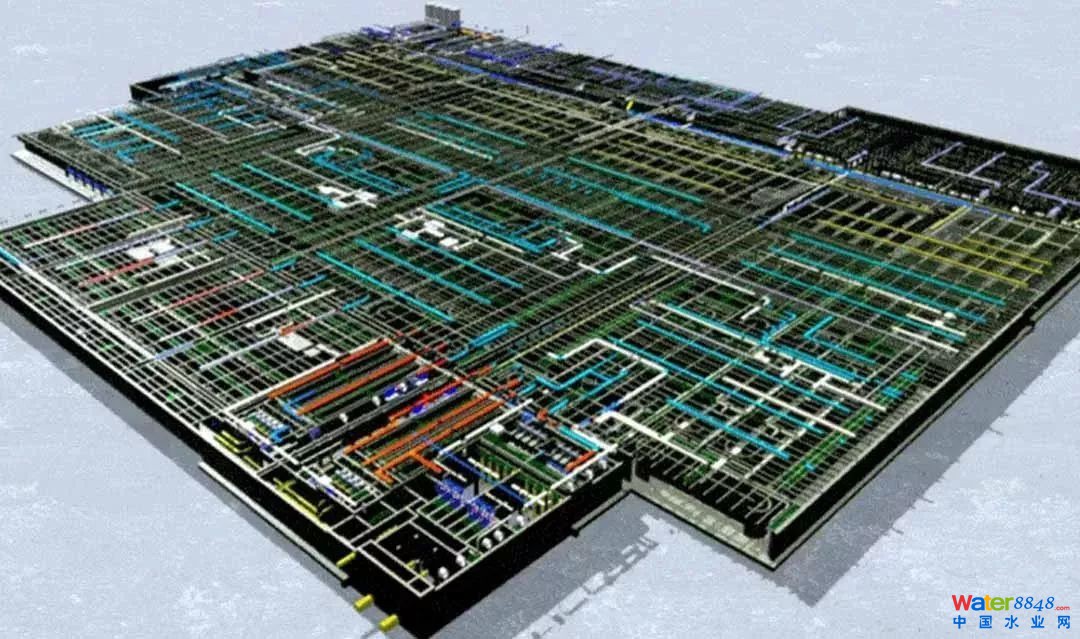

項目成立了以項目總指揮為首的“龐衛濤建筑科技創新工作室”，通過EBIM平臺將BIM模型輕量化，可實現跨平臺瀏覽BIM模型，施工現場即可通過手機進行模型與現場實體的對比，查看構件信息，將BIM切實應用到工程中。

此外還能通過二維碼實現BIM數據與現場信息高效而有序地交互，計劃任務、材料采集等與BIM結合，形成真實的可視化4D進度模擬，輔助進度管理。項目資料（圖紙、文檔、圖片、視頻等）分類管理，可與BIM構件關聯，形成BIM資料庫，最終達到輕協同、易管理的目標。

“BIM+三維激光掃描儀+放線機器人”

毫厘之間論成敗

項目箱體管廊管道最長達381m，凈距8.7m，兩側混凝土墻體高度9.35m。即使混凝土結構在滿足施工規范要求的前提下，質量偏差仍可能影響后續工藝安裝。面對人工測量主觀誤差比較大的難題，項目采用了“BIM+三維激光掃描儀”的工作模式。首先通過三維激光將施工完成的墻體進行掃描，形成點云模型，與BIM模型擬合，對比偏差，針對性進行修補加強，調整管道支架的尺寸，確保了工藝安裝精度。

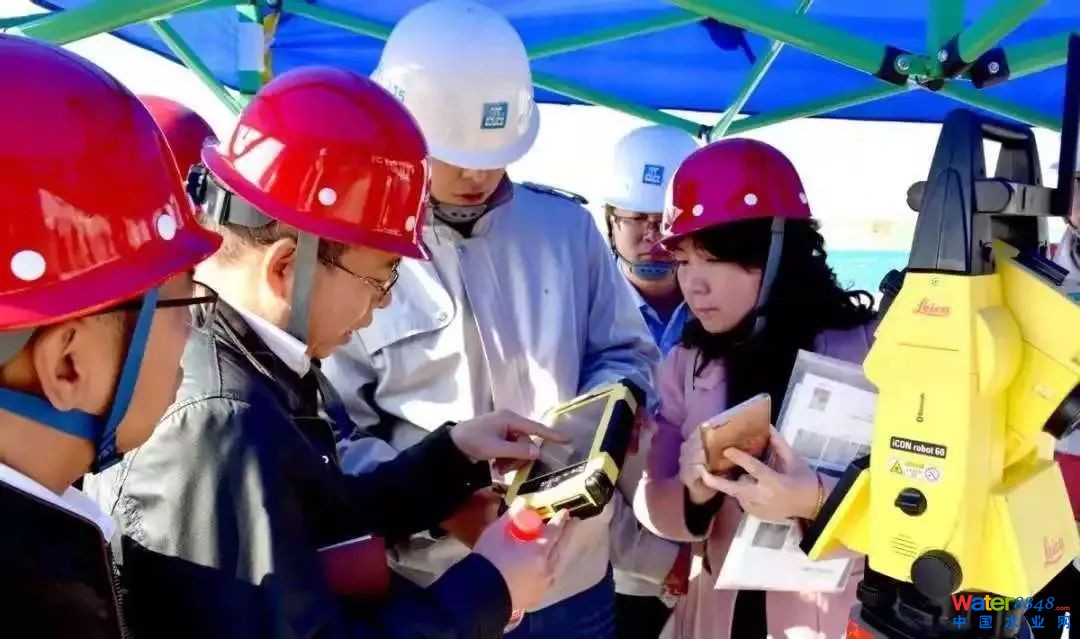

項目還采用了“BIM+測量放線機器人”的工作模式。在BIM模型中輸入定位坐標，施工現場即可快速精準定位放線。

“BIM+質量巡查”

云上管理閉環，消滅更多隱患

項目自開工以來，就確立了爭創行業最高榮譽“魯班獎”的目標，除嚴格質量標準管控以外，“BIM+”的應用讓項目離這一目標更近了一步。

情景模擬

項目質檢員苑飛在底板鋼筋巡查時發現，III-7區基礎承臺附近箍筋距離不符合規范，他用手機拍下現場照片，并通過手機APP上傳至BIM5D平臺。平臺隨即自動生成整改通知，并推送給該區域負責人宿滿乾，在宿滿乾完成整改，并將整改后的現場照片上傳到平臺后，整改完成信息隨即反饋給苑飛。

通過“BIM5D平臺為項目搭建了一個信息數據庫平臺，現場發現的質量隱患可以通過手機端實現‘任務發起-隱患整改-整改后驗收’的閉合管理流程，并通過大數據進行分析，找到項目質量的薄弱點，大大提升了現場質量管理水平和效率。

“安全工地”：危險什么的根本不存在

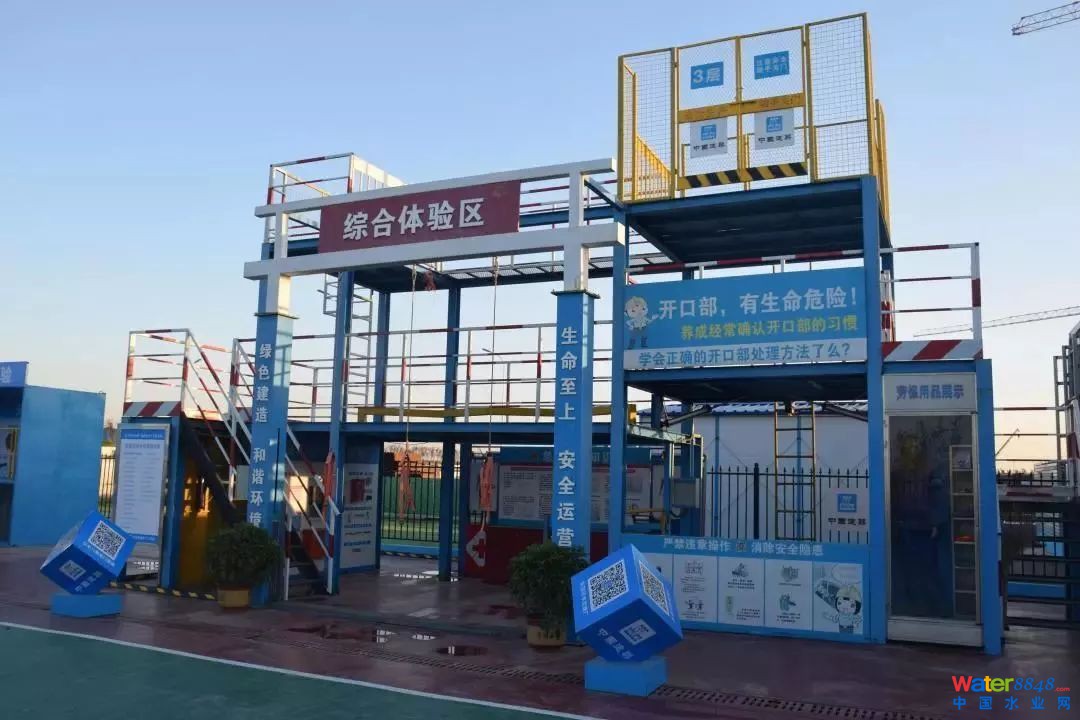

“安全體驗”

“身臨其境”模擬安全事故

為了增加工人的安全意識，工地現場開設了“VR安全體驗館”，讓工人親身體驗電擊、高空墜落、腳手架傾斜等10余種安全生產事故情景。虛擬化沉浸式的VR體驗，模擬了真實場景下的安全事故，比起說教式的安全教育，讓工人能夠親身感受違規操作帶來的危害，強化安全防范意識。

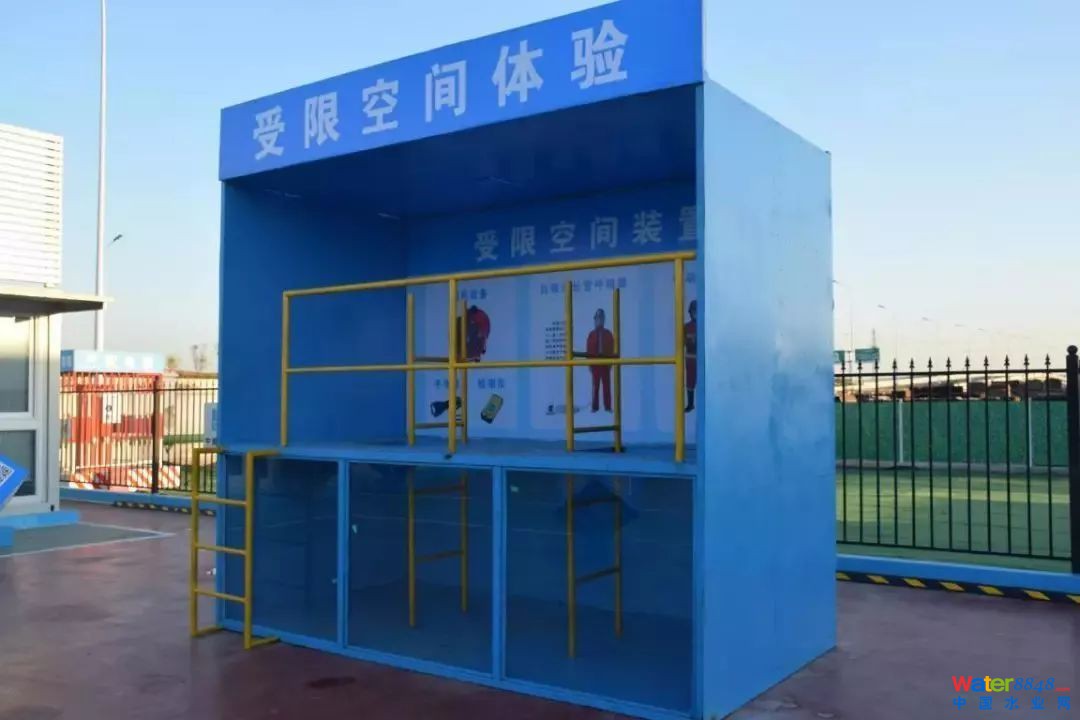

針對污水處理廠項目密閉空間多、作業風險高的特點，研發的受限空間安全體驗裝置，使作業人員對作業內容更加熟悉。

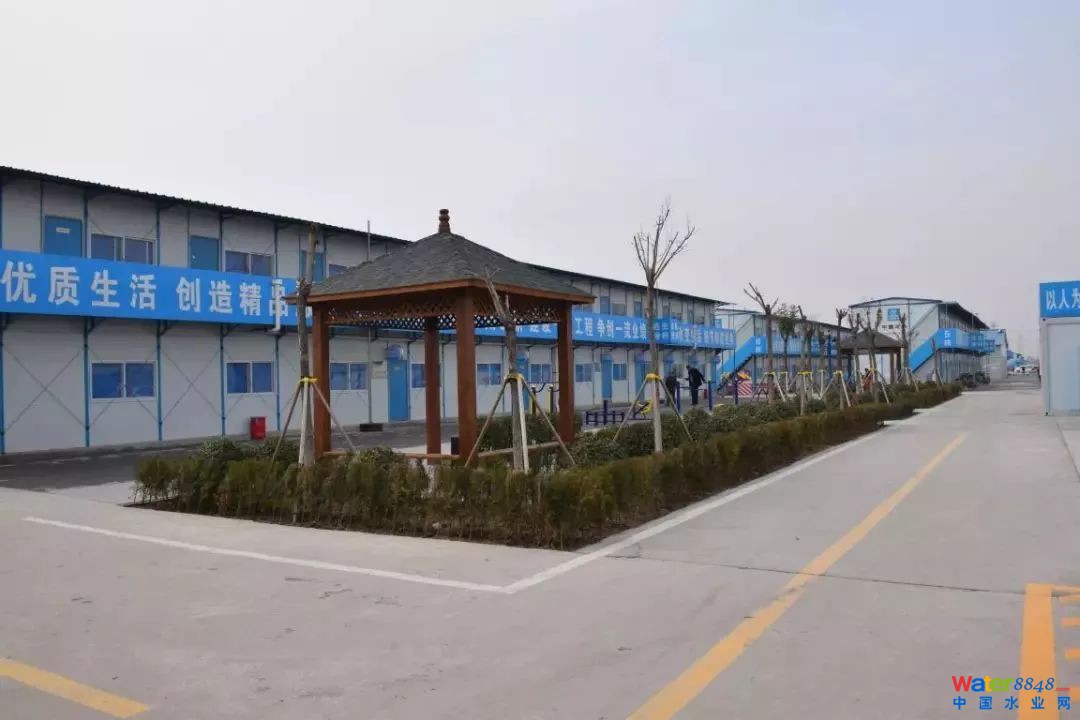

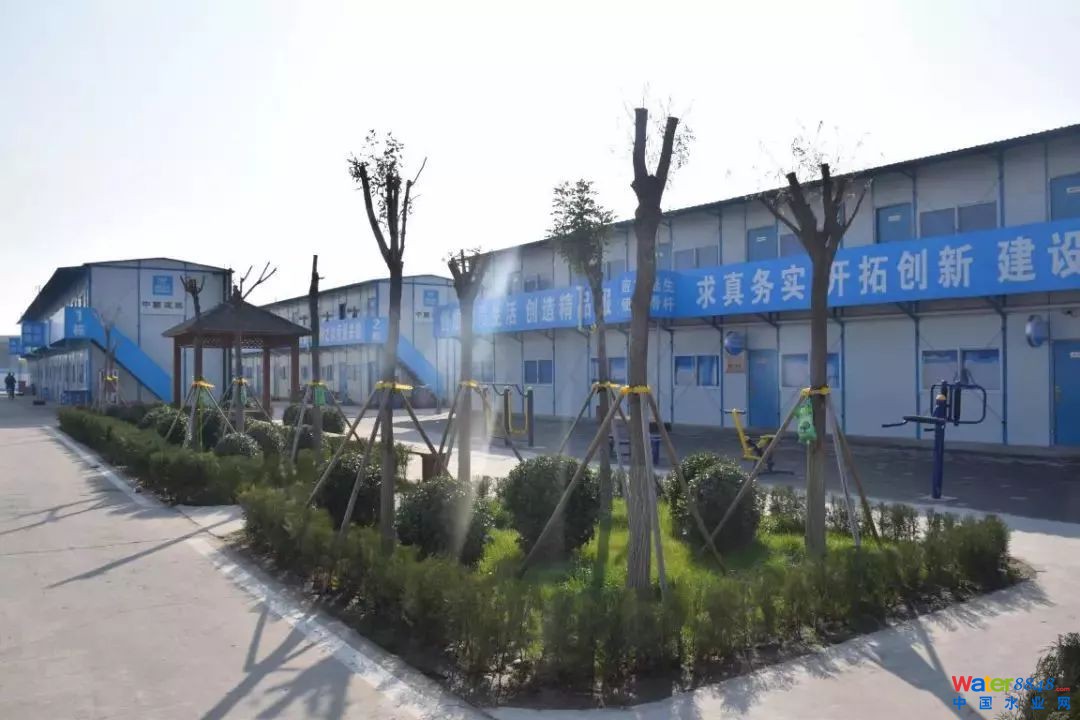

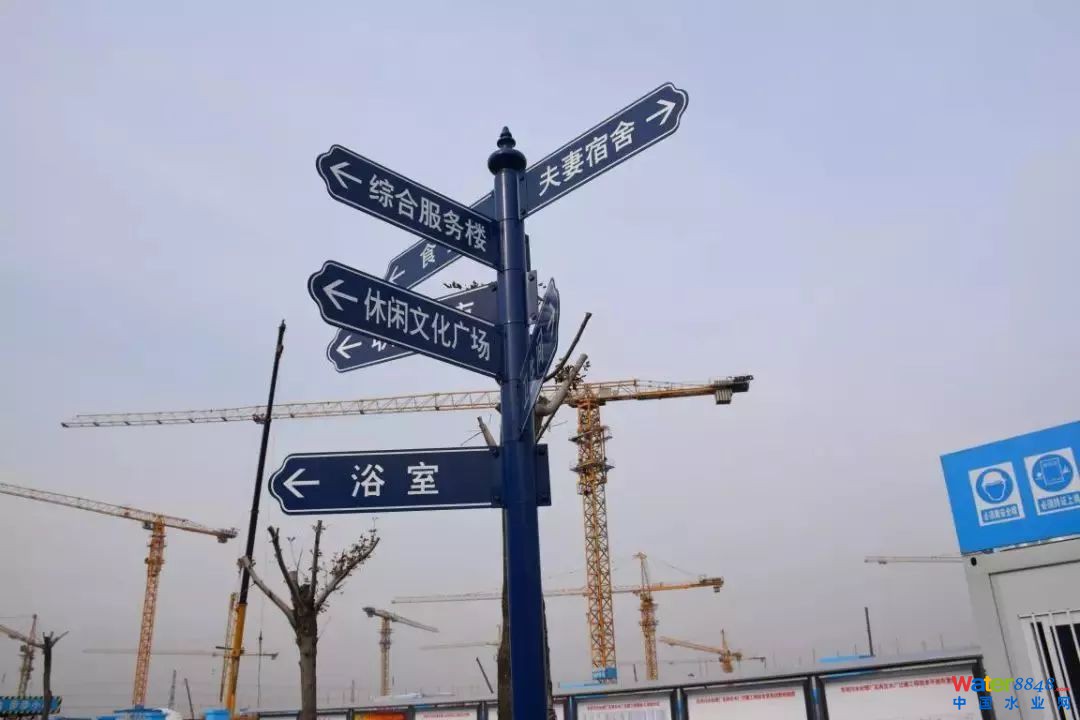

“物業化工人生活區”

工地生活大管家

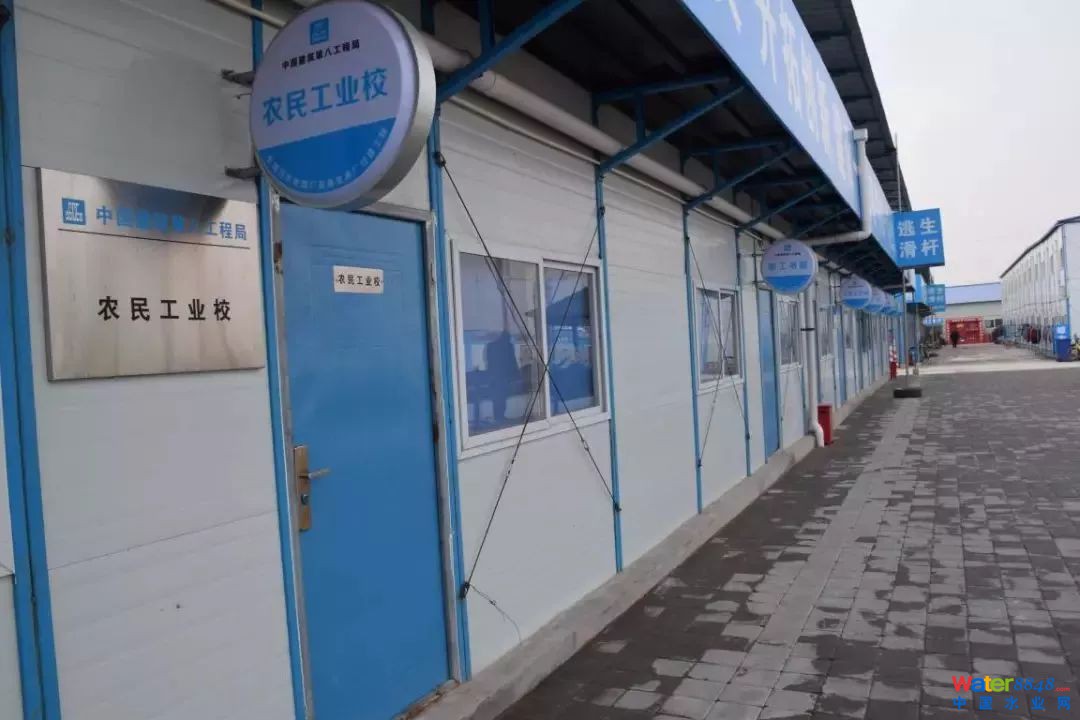

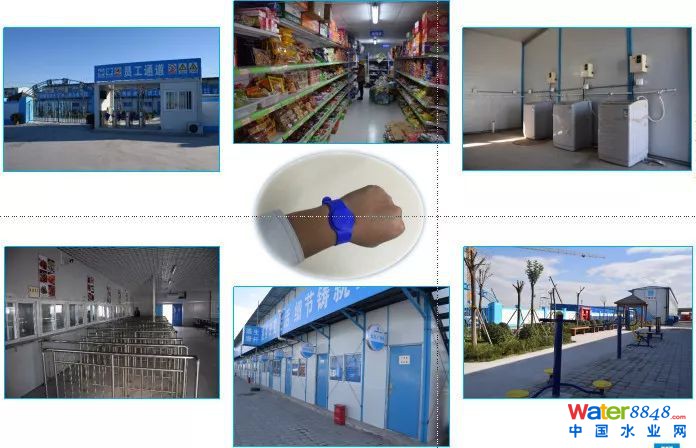

項目工人生活區采用物業化管理，入場安全教育達標后，按照分包隊伍集中分配房間，屋內設空氣能冷暖系統，院內設置工友餐廳、農民工夜校、醫務室、廣播室、物業辦公室、監控室、淋浴間、衛生間、超市等功能性房間，全方位提供工人生活解決方案。

項目對3000余名作業人員采用智能勞務實名制管理，發放智能手環，可實現進出門禁及生活區內功能性消費的智能化，做到“一個手環行天下”。

“答題wifi+智慧廣播”

安全知識無處不在

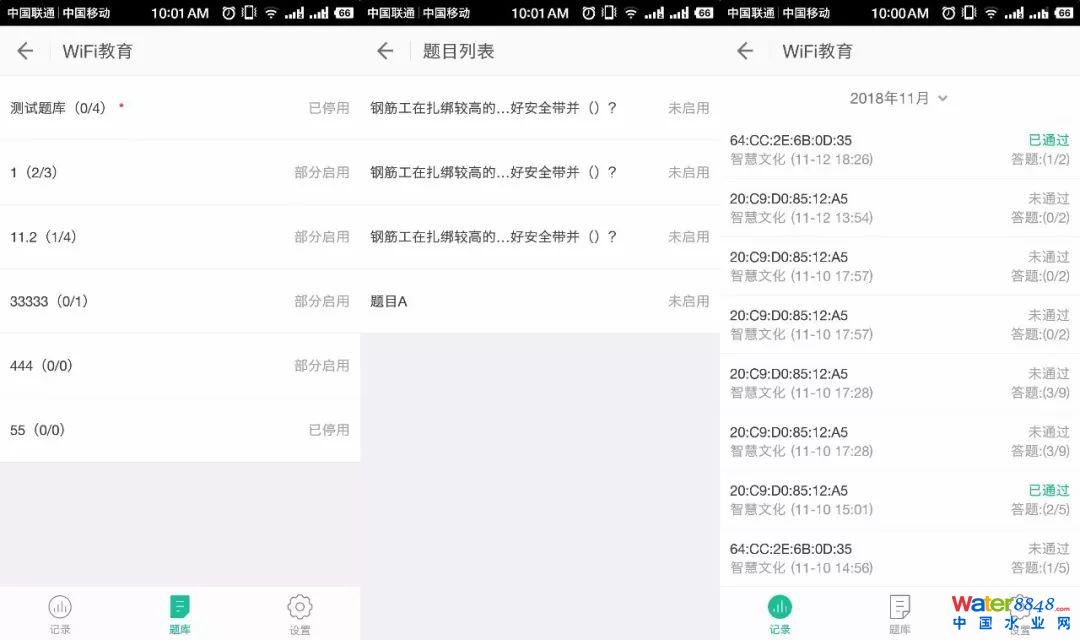

為了能在潛移默化中提高工人安全意識和素質，工友之家內還設置有無線wifi教育系統。工人如果想要持續上網，需要每間隔一小時在登錄界面回答三道安全常識問題。

與此同時，工友之家還通過智慧廣播系統，分時段、分區塊廣播或集中廣播，進行通知播報、應急指揮、遠程控制等操作，內容涉及獎懲廣播、制度宣貫、生活娛樂等多方面，實現工程信息及時通告。

項目笑臉墻

科技帶動、創新精益

建造品質、樹立典范

作為一個水資源極度緊缺的國家

我國的水環境現狀不容樂觀

而如今這座超級“地下城”

正在中建八局的“勇士”手中變為現實

未來這艘污水處理戰艦

將開足馬力、納故吐新

為城市健康發展保駕護航！

項目“勇士”團隊
