補短板工程：廣州地埋式污水處理產能全國第一 廣州：打造地埋式生態化污水處理廠新型環保基礎設施 為千年水城注入綠色發展新活力

    來源：金羊網　作者：趙雪峰　

文/圖 金羊網特約通訊員 趙雪峰

湖水映襯著藍天，美人蕉隨風搖曳，小鳥在枝頭啁啾，隱藏在花草樹叢間的蜿蜒小道，簡潔明快的低層建筑散發出時代的氣息……當你置身于這樣的園林景致中，會不會想到地下其實是一座工廠呢？

2020年上半年，廣州中心城區新建擴建8座地埋式生態化凈水廠陸續建成投產，它們集綠色水務設施的“高品質”和城市空間精品的“高顏值”于一身。

“沒想到廣州的‘地下世界’里，有飛馳的地鐵，還有納污吐新的污水處理廠！”正在為智能汽車研發測試場地建設項目奔忙的廣州小鵬汽車鄒經理告訴記者，“去凈水廠考察是近日廣州創新創業界的熱門話題。我考察了石井凈水廠、龍歸凈水廠，被驚艷到了。污水處理的工業設施構建在地下，地面是生態景觀，再生水循環利用，資源集約做得很好，環境一流！”

廣州石井凈水廠位于廣州白云新城廣州火車新站開發區，污水處理規模30萬噸/日，采用地埋式生態化全生命周期管理模式建設，污水處理全流程全地埋全封閉完成，地面為濕地公園及產業發展用地，是廣州市新型生態基礎設施樣板工程。

家住廣州花地河邊的霍先生，在自家陽臺可以看到西朗凈水廠。“以前我對在陽臺一河之隔擴建污水處理廠是有疑慮的，現在投產了，沒見到想象中的大污水池，日常也沒有異味，原先的荒地變得井然有序，聽說將來還會有體育設施、休閑文旅項目，我心里的大石頭也落地了。”霍先生說。

廣州西朗污水凈水廠一角

今年以來，廣州中心城區石井凈水廠二期、龍歸污水處理廠三期、健康城凈水廠等8座新建擴建污水處理廠陸續投產，它們集綠色水務設施的“高品質”和城市精品的“高顏值”于一身，有一張共同的綠色名片——地埋式生態化凈水廠。

建設地埋式生態化凈水廠，是廣州剿滅黑臭水體末端處理補短板工程，也是新型生態基礎設施建設綠色工程、民生工程、精品工程，為廣州這座水域面積占比超10%的千年水城注入了綠色發展新活力。

補短板工程：廣州地埋式污水處理產能全國第一

廣州市委、市政府全面推進城市精細化治理和綠色高質量發展，面對剿滅黑臭水體攻堅戰任務，廣州市水務局、廣州水投集團形成既要補短也要提質的共識，提出污水處理基礎設施建設工作方案：堅持生態治理和城市更新相結合，加大綠色投入和水科技集成創新，以全生命周期管理模式統籌功能效率、生態環境、社會經濟綜合成本和效益，在中心城區新擴建8座地埋式生態化凈水廠，補齊中心城區污水處理產能缺口，打造新型水生態環保基礎設施廣州樣板。

廣州市委、市政府將新擴建8座地埋式生態化凈水廠定為剿滅黑臭水體1號令1號工程，出臺了“政府建管、企業建廠”政策，打破壁壘，為綠色水務創新創造了條件。

2020年上半年，總投資143億元的8座地埋式凈水廠如期先后建成投產，廣州中心城區污水處理能力從340萬噸/日增加至496萬噸/日，補齊末端處理缺口，實現中心城區污水處理全覆蓋、生活污水全處理，對廣州147條黑臭河涌全部消除黑臭發揮了基礎性作用。

從2010年建成全國首座地埋式膜處理工藝凈水廠——京溪地下凈水廠、2018年初建成全市第二座采用地埋式構造的污水處理廠——石井凈水廠（一期）到如今，廣州累計建成地埋式污水處理廠9座，呈北斗狀分布于珠江兩岸，被譽為“地下北斗9星”。9座地埋式污水處理總產能181萬噸/日，占廣州中心城區污水處理總產能的三分之一，占全國同類污水處理模式總產能規模的五成以上。廣州也成為國內地埋式污水處理產能第一的城市。

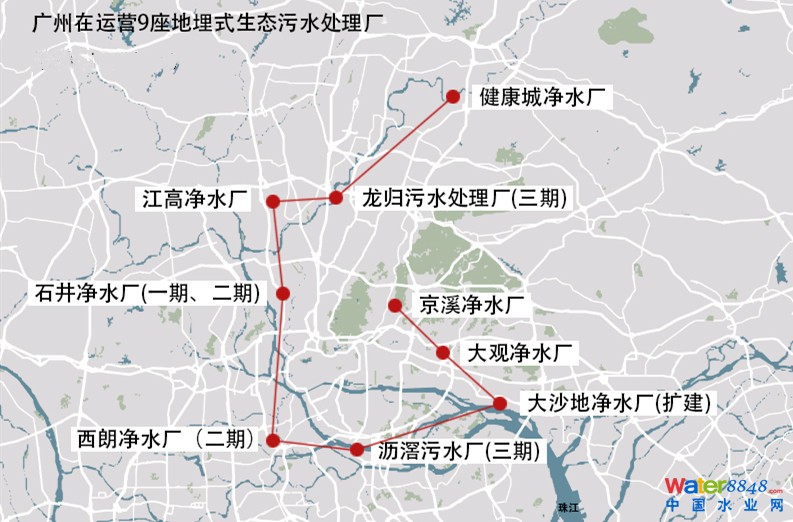

廣州建成地埋式污水處理廠9座，總產能181萬噸/日，呈北斗狀分布于珠江兩岸，被譽為“地下北斗9星”。

綠色民生工程：把環保設施建成環境精品

生態就是效益，環境就是民生，“既要綠水青山，也要金山銀山”。“環保基礎設施不單要當好歷史欠賬的修補匠，更要當好民生福祉的服務員和城市發展的先行者。為城市和人民創造更優質的生態、更良好的環境和可持續發展的彈性空間，是水務企業的應有之責。”廣州水投集團黨委書記、董事長范瑞威說。

地埋式生態化污水處理廠貫徹民生、生態、集約、循環、智能的理念，通過綠色升級，以較少的用地和先進的工藝達到優良的生態效果，以基礎設施生態景觀化黏合生產、生活、生態空間，化鄰避效應為鄰利效益，實現單功能環保設施向多元化城市環境綜合體轉型，走出一條城市環保、景觀、更新多重功能有機融合的新型水生態基礎設施創新之路，大大增強了人民對水服務和水環境的獲得感、幸福感、安全感。

——升級1：全地埋全封閉運行。地埋式生態化污水處理廠將污水處理設施全部轉移到平均17米深到地下空間，在地下加蓋全封閉完成全部污水處理過程，杜絕污水暴露；生產過程中的臭氣在地下通過負壓抽吸裝置單向輸送至臭氣處理系統分片集中處理，經由地面30米高的“高空排放塔”有組織的高空達標排放，有效消除臭氣外溢情況。同時，通過優化主要設備選型、強化隔音屏障性能、廠內廣植綠化等手段，將廠區外圍噪聲值有效降至周邊背景值以下，噪聲污染小。通過全地埋、全封閉運行，最大限度減少對周邊環境空氣質量對影響，廠區及周邊空氣清爽。此外，地下常年溫差較地面溫差要小，溫度比較恒定，有利于各種污水生物處理工藝的穩定運行，能量損耗低，防災能力也較強。

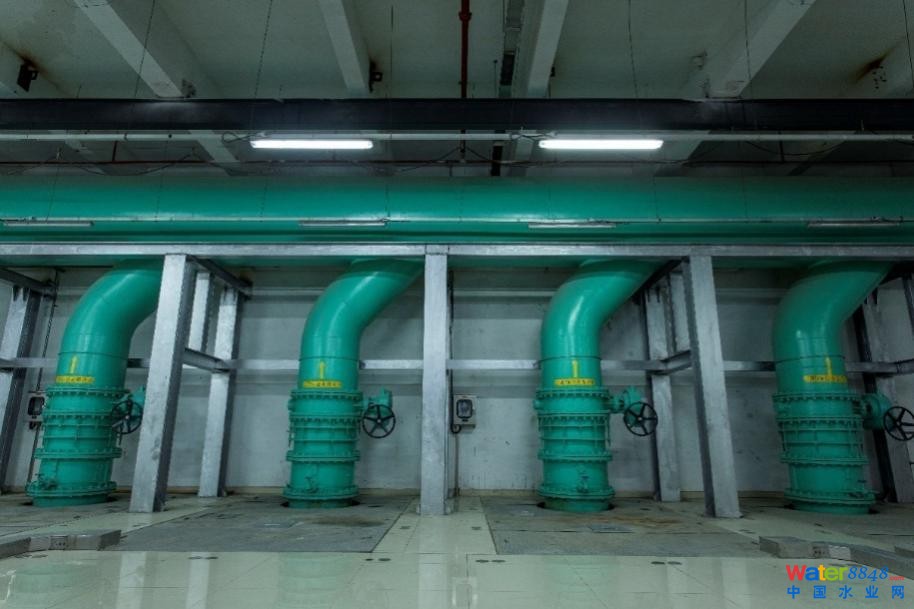

埋于地下的提升泵房出水管將污水提升至高處，以便流經后續池體。

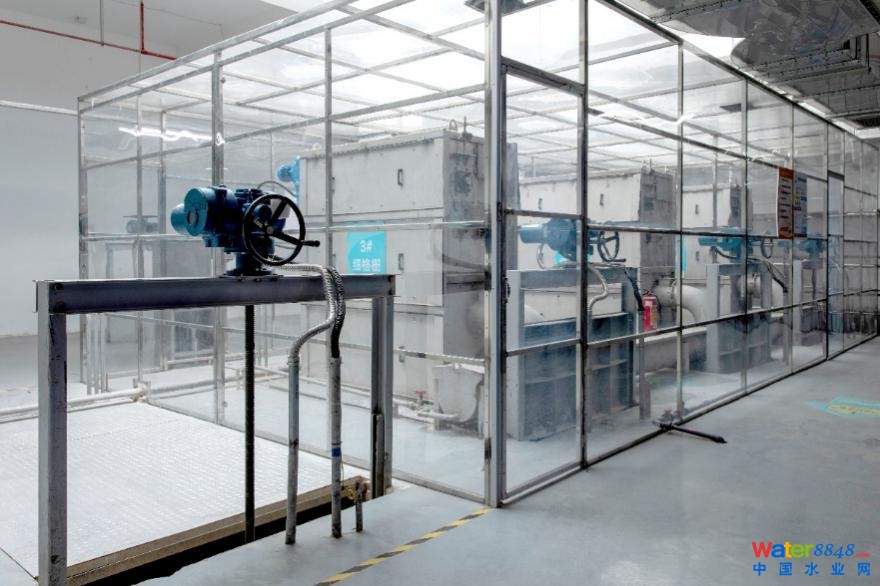

埋于地下的過濾污水中的垃圾、雜質，避免磨損后續的處理設備。格柵外部有透明玻璃罩，罩內為負壓環境，臭氣通過管道輸送至除臭裝置處理，不會外溢。

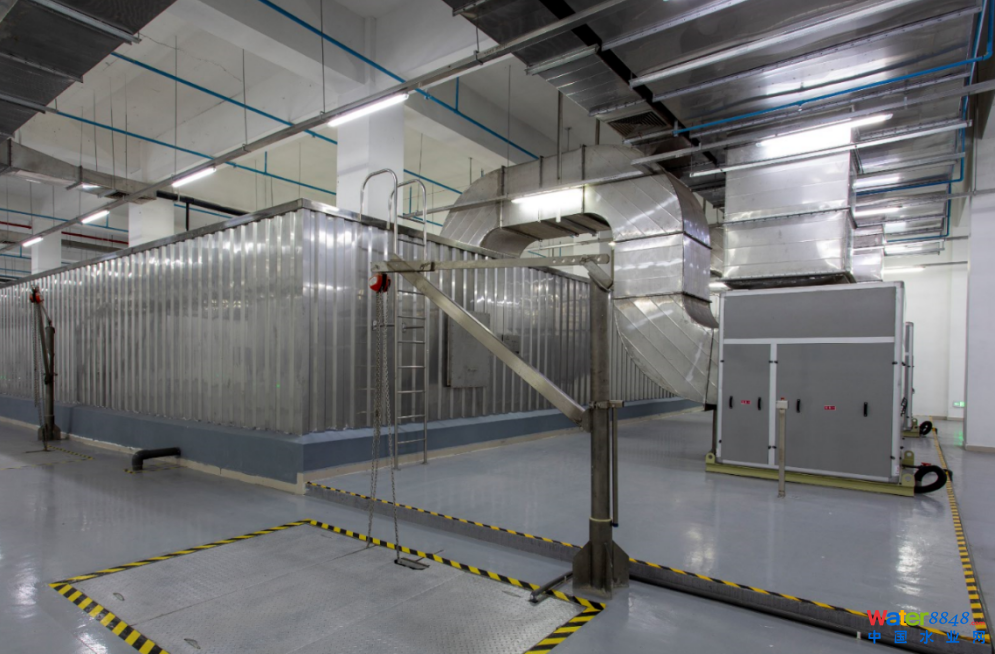

埋于地下的生物除臭裝置處理格柵、沉砂池、膜池等構筑物內的臭氣，達標后通過高空排放塔排放。

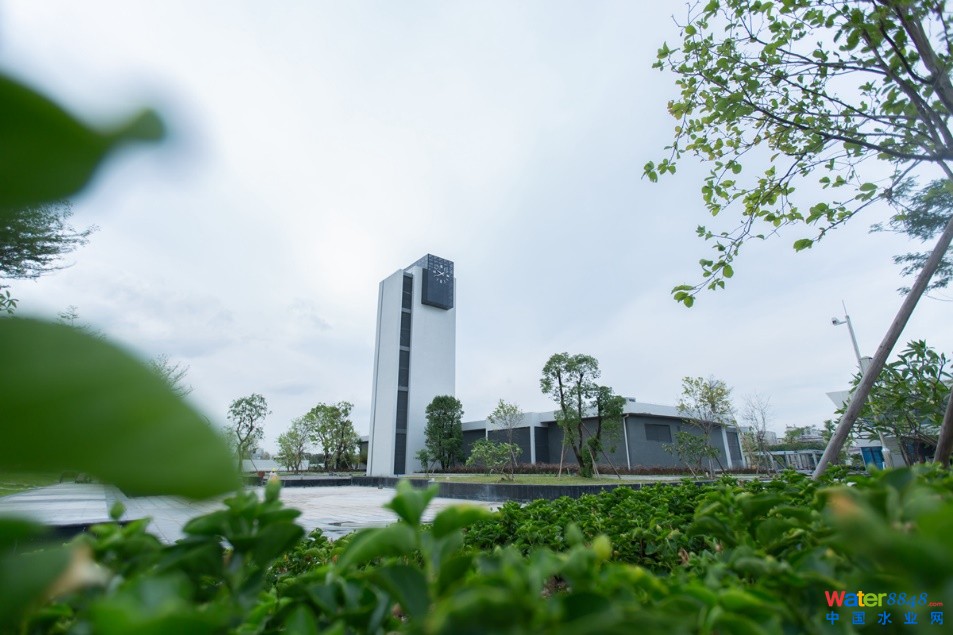

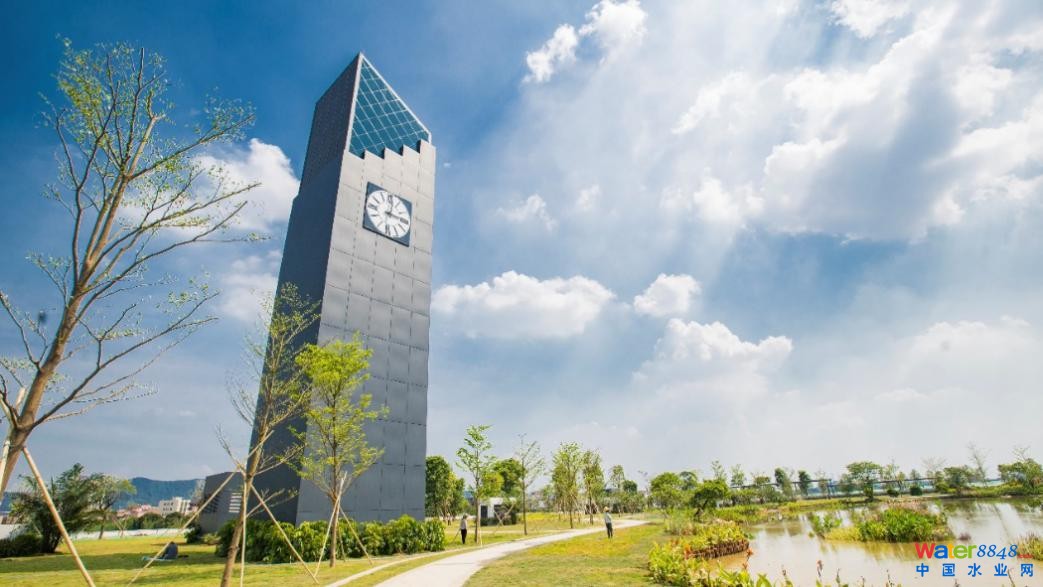

龍歸三期凈水廠高空排放塔，設計成鐘樓式樣。

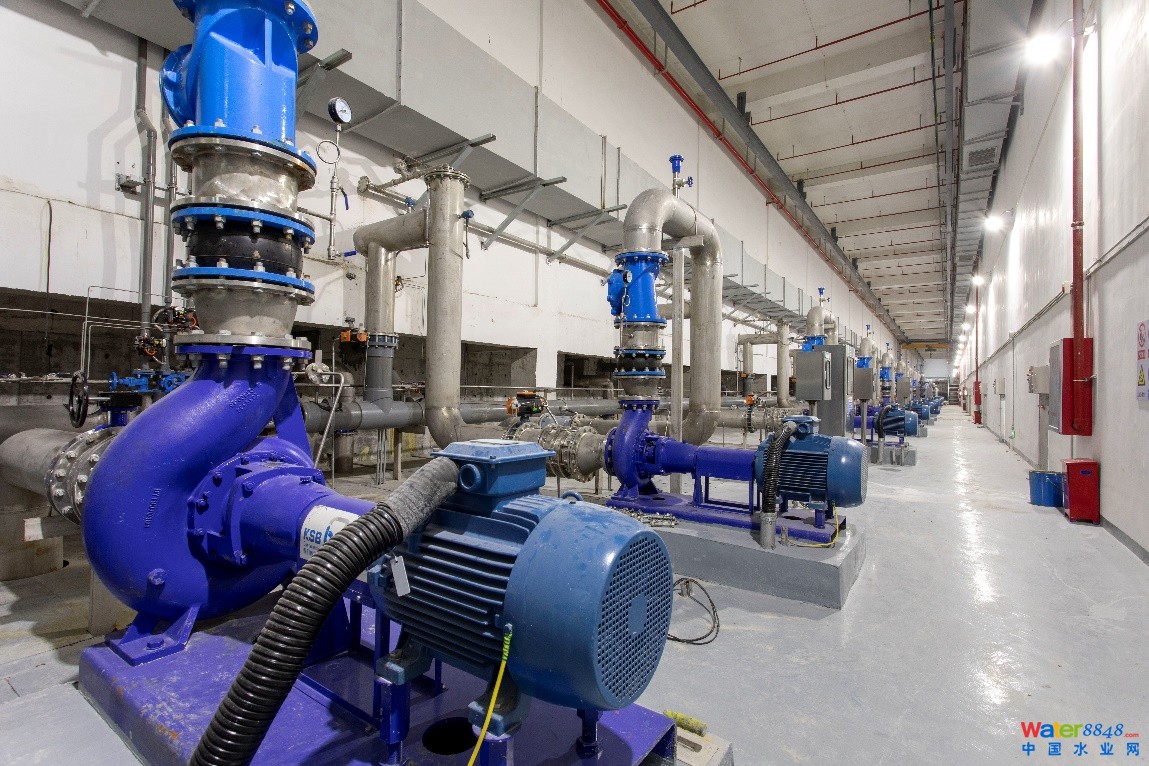

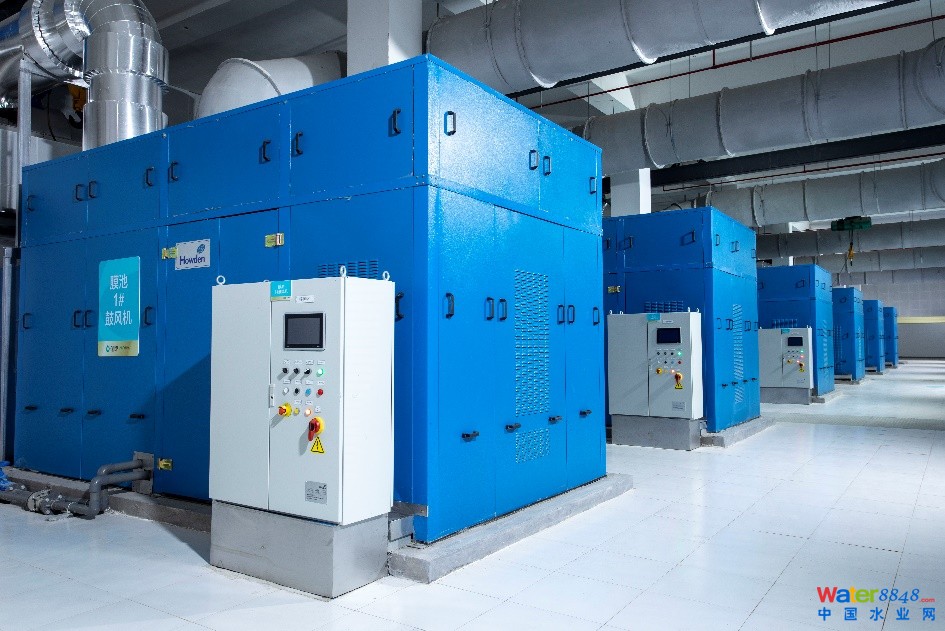

埋于地下的鼓風機向生物處理環節輸送空氣，保障微生物生存。

埋于地下的產水泵給MBR膜施加負壓，將凈水從MBR膜池中“吸出來”。

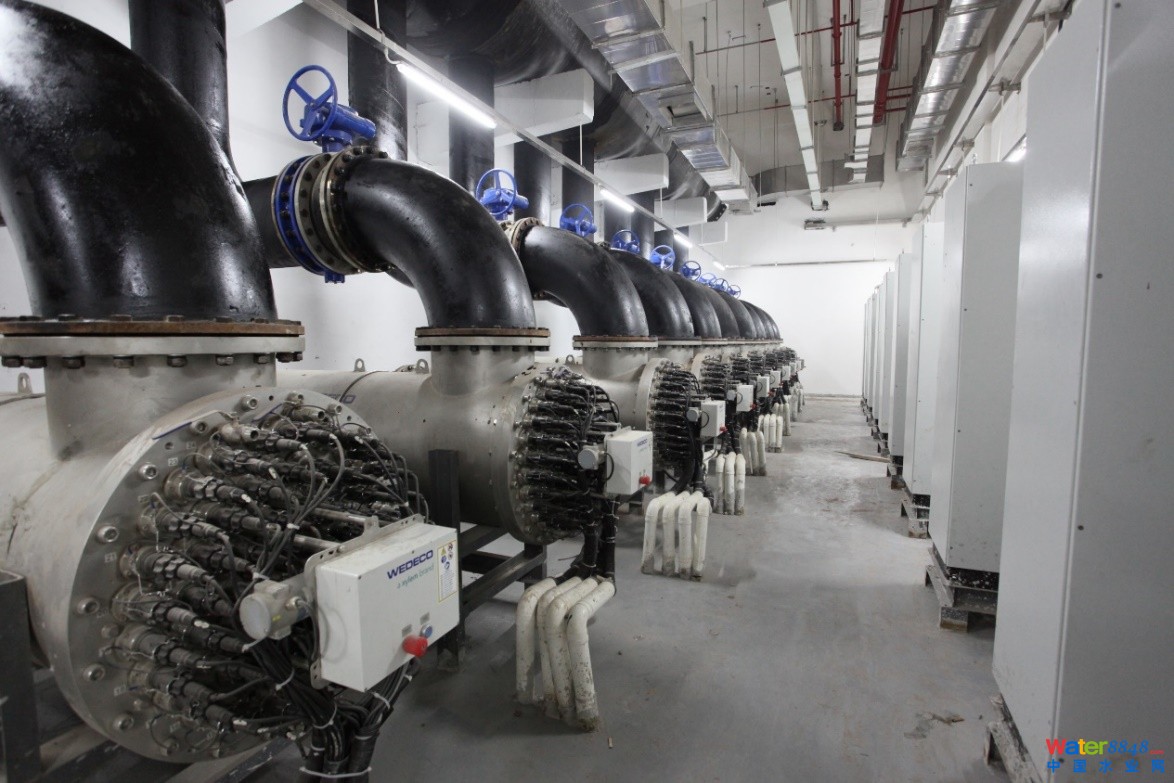

埋于地下的紫外消毒裝置給尾水消毒

——升級2：出水水質優異。新擴建的8座地埋式凈水廠是廣州市首批執行一級A和地表V類水標準較嚴值的污水廠。其中，龍歸、大沙地、健康城、江高、西朗等5座凈水廠采用了世界先進的水處理工藝——MBR（膜生物反應器）處理工藝，通過膜絲的微孔達到強制固液分離效果，可以保持高品質的生物相濃度和優異的出水效果，出水氨氮、SS、COD等指標能穩定優于一級A標準排放，甚至能達到地表水環境質量標準三類水限值。

為了保證污水廠高品質出水，廣州凈水公司還建立了高于環保要求的水質內控標準。“從今年上半年運行情況看，新擴建的凈水廠出水COD、BOD濃度實際已達到地表水環境質量標準一、二類水限值，氨氮濃度已達到地表水環境質量標準二類水限值，出水總磷濃度已達到地表水環境質量標準三類水限值。優質的出水，減輕了環境的負擔，也可以直接作為再生水循環利用。”廣州凈水公司副總經理黃俊熙說。

生態化凈水廠清澈潔凈的出水

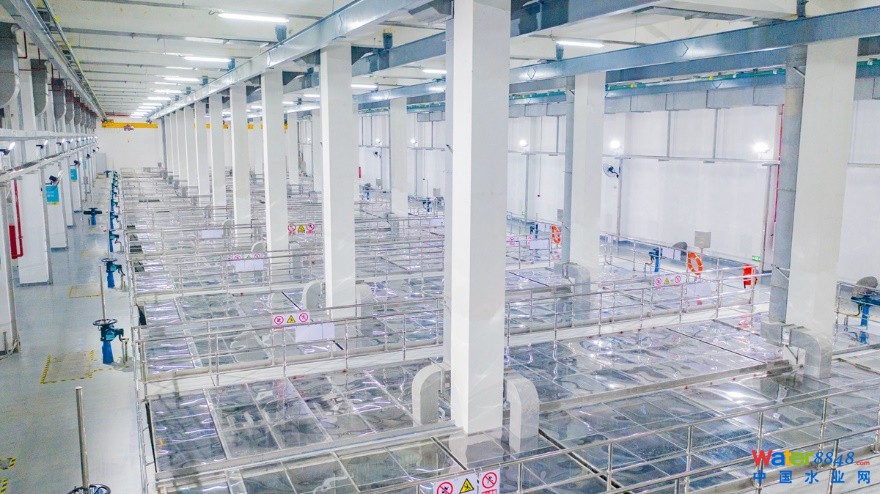

埋于地下的MBR膜池，池體內裝有MBR膜組件，用于分離污水中的微生物和污染物

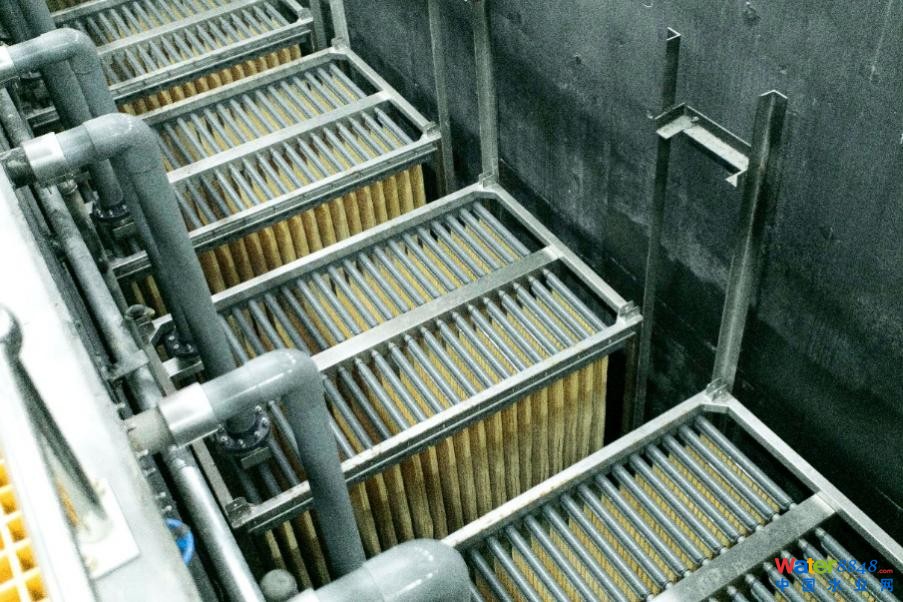

MBR膜組件安裝在池體內

MBR膜組件，形似面條，表面有很多微孔，用于過濾分離活性污泥與凈水

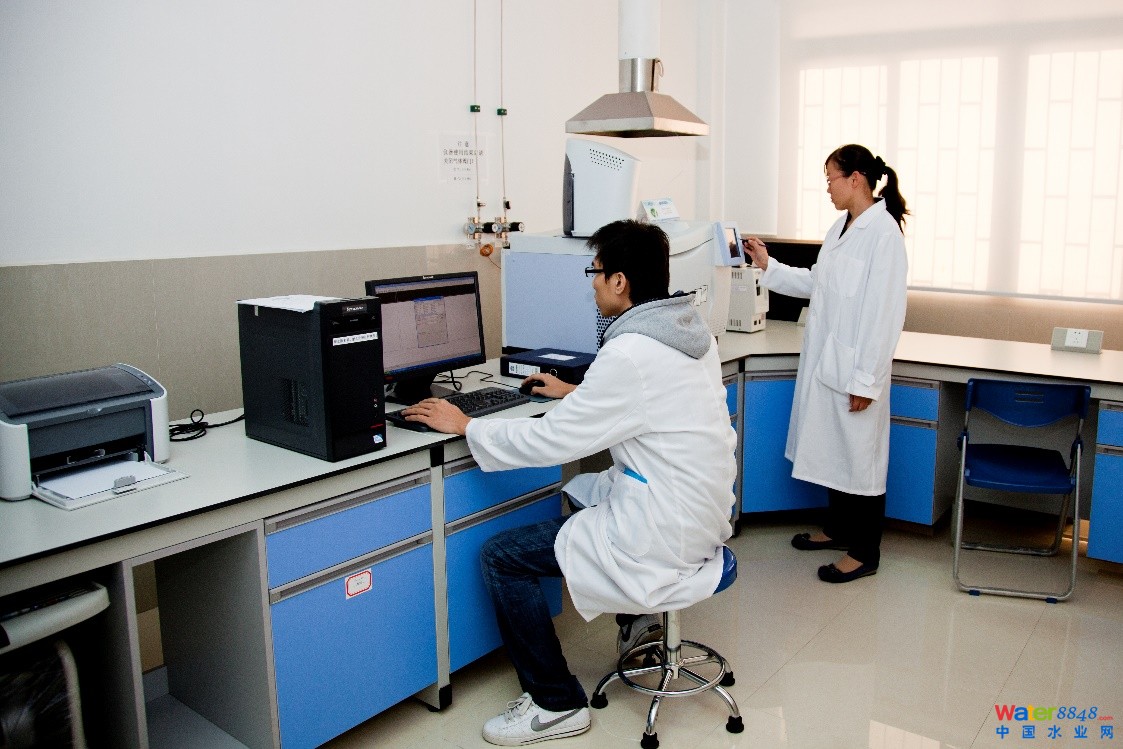

工作人員檢測出水水質

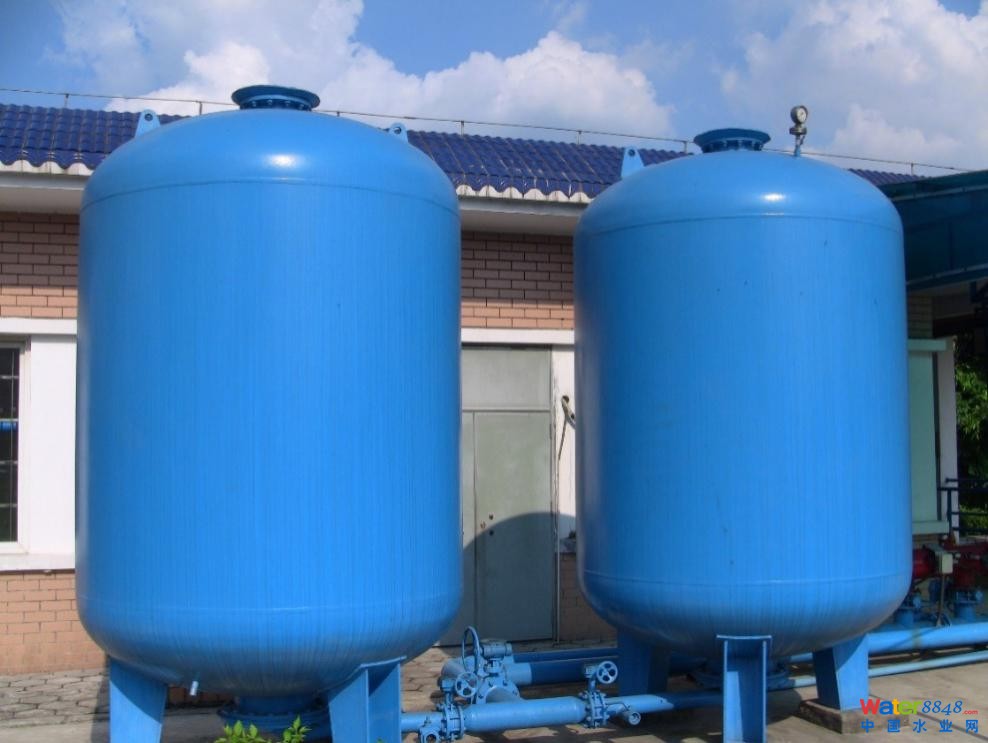

再生水回用裝置

——升級3：資源循環利用。石井河曾經是廣州著名的“黑龍江”，現如今，即使是酷暑天坐河邊都不會感覺到強烈臭味，河道中早晚可見翩翩起舞的白鷺，還有歡快的魚兒，河兩岸成為市民跳廣場舞、打太極、垂釣的好去處。“污水全收集控制了污染，高質量的補水則為‘不黑臭’‘可垂釣’創造了條件。” 黃俊熙告訴記者。

在廣州生態化凈水廠里，配套建設了較完備的再生水循環利用系統。高標準的出水和經過生態植草溝收集凈化的雨水，用于廠外的河涌補水以及廠內景觀用水、綠化灌溉、道路保潔以及冷卻設備補充用水。據悉，2020年1-6月，廣州市中心城區13座污水處理廠出水回用量約1.65億噸，荔灣、海珠、白云、黃埔4個區的主要河涌每日均可以從沿線凈水廠得到充足的補水，單石井河全流域每天就獲得50萬噸以上的補水。此外，貫徹固體廢棄物“就近處置”原則，廣州中心城區污水處理廠全部配套設置污泥廠內干化減量化設施，干化后的污泥可進行二次利用。

“生態化凈水廠多樣化的污水處理工藝，對雨水徑流的收儲，再生水的循環利用，固廢的減量化處置，減輕了周邊排水系統負荷，減少了對飲用水的依賴和消耗，消減了環境壓力，提升了水資源管理效率，為單一城市綜合體水資源循環體系建設積累了經驗。”黃俊熙說。

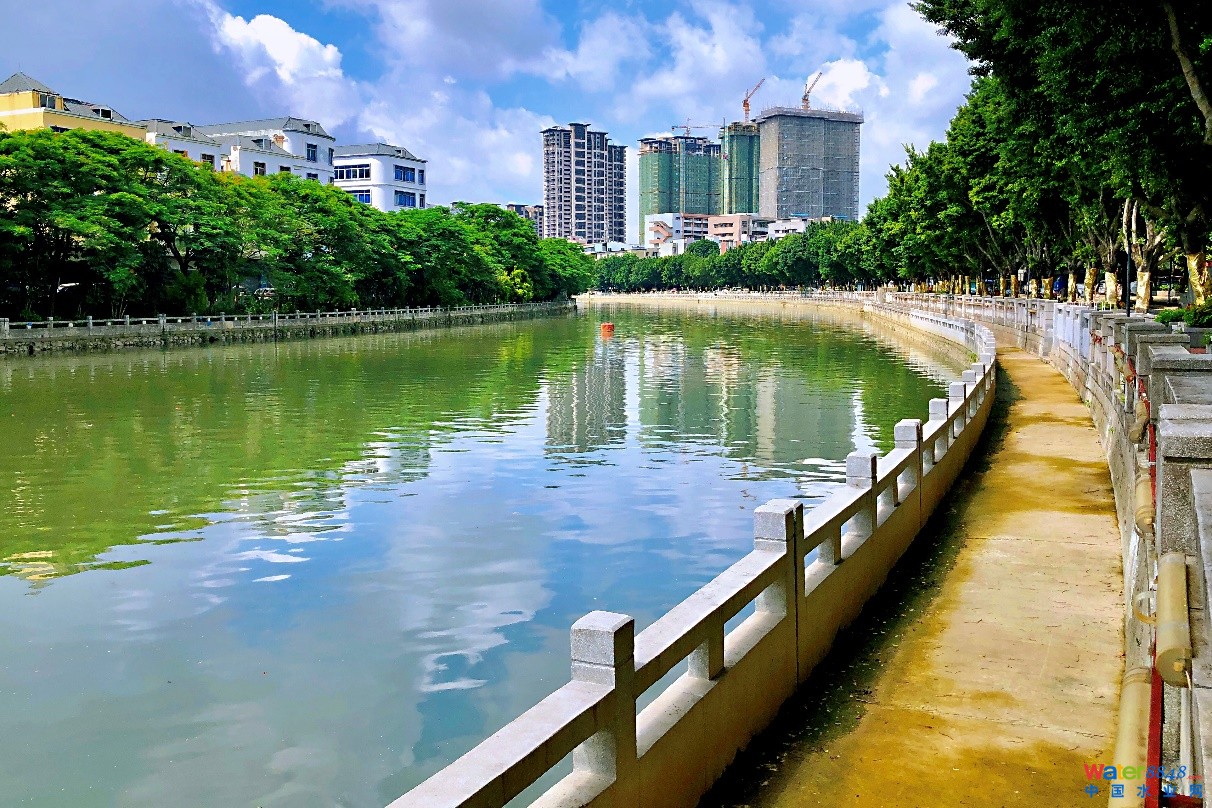

石井河在截污的基礎上，每天獲得50萬噸凈水廠高質量補水，從“黑龍江”變身可垂釣、休閑的景觀河。

——升級4：集約節約用地。地埋式污水處理廠采用地埋式設計和集約化布局，將幾十個功能各異的工藝組團化、集成化，組拼成預處理區、污泥區、生化區、膜區等6個矩形模塊，錯高層疊于地下兩層空間，不同構筑物共用墻體和設備，中間布置行車通道、檢修通道和綜合管廊，少量輔助建筑物建設在地面，大大提高了土地利用效率，節約了地下空間也釋放了地面資源，把開闊空間留給城市和人民。廣州水投集團廣州凈水公司總經理李子逵告訴記者：按照傳統模式，新建8座污水處理廠、156萬噸/日總規模，需要用地120公頃，而實際上這8座廠總規劃用地約80公頃，比傳統地面模式節地約30%。“節約土地資源就是創造金山銀山。”李子逵說。

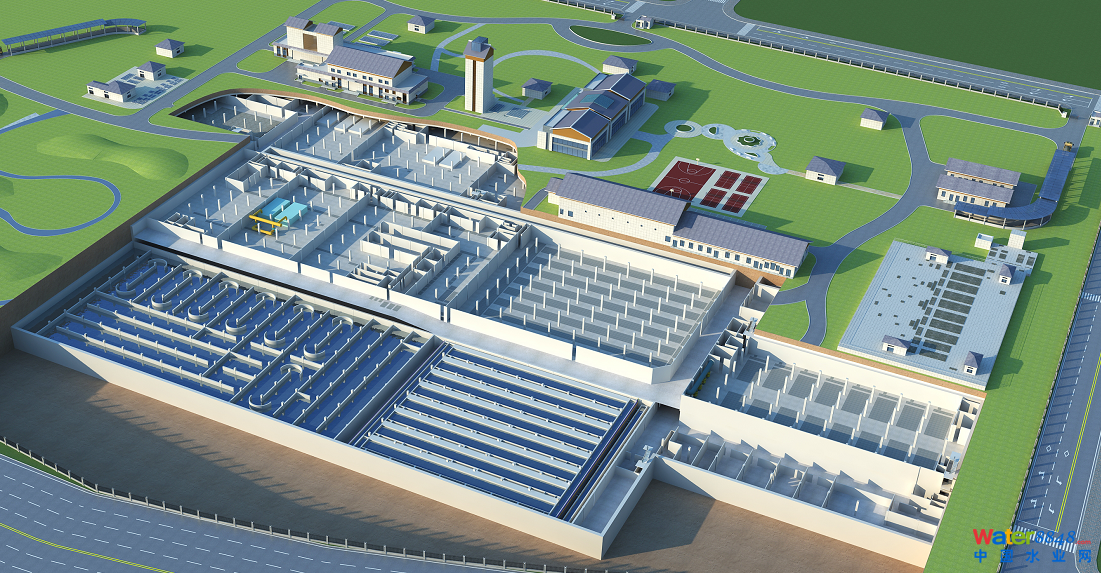

地埋式污水處理廠地面及地下兩層空間結構圖

——升級5：美學品質提升。基礎設施是區域內部元素的重要骨架，優秀的空間設計推動設施與周邊環境建立有機聯系，不僅可以改變周邊環境，也有益于調和社會矛盾，激發土地價值，促進社會的健康發展。在石井凈水廠，擴建廠區超90%地面空間構建開放式濕地公園，整體綠化率大于50%，在雨水收集的同時可以有效改善周邊空氣濕度，緩解城市熱島效應。景觀湖、亭臺樓閣、花叢水榭，玻璃橋、小瀑布、漫步道、緩跑道、幾棟嶺南風格建筑，可謂一步一景，處處匠心，營造了豐富的色彩感和空間層次，還有一座廉政教育基地——致清園，廠區景觀與周邊石井河一河兩岸城市更新、廣州火車站新站區域開發等社會、經濟、文化環境高度融合，得到周邊居民的認可和支持。在瀝滘污水處理廠擴建廠區，小溪蜿蜒、果樹林立、蜂飛蝶舞的自然生態景觀是國家級濕地——海珠濕地的一部分。在健康城凈水廠周邊，廣州市正在打造國家中醫藥產業基地、高端醫療服務基地和珠三角生態養生基地，健康城凈水廠的建設將為廣州市健康產業發展提供有力的生態保障。

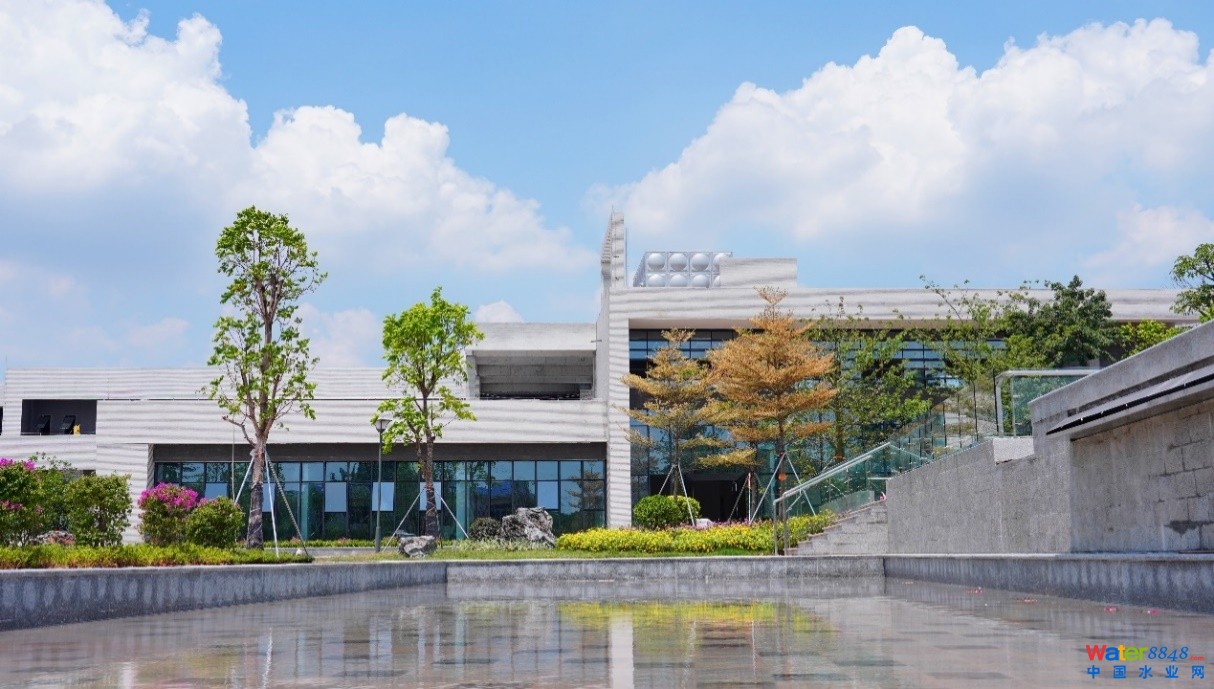

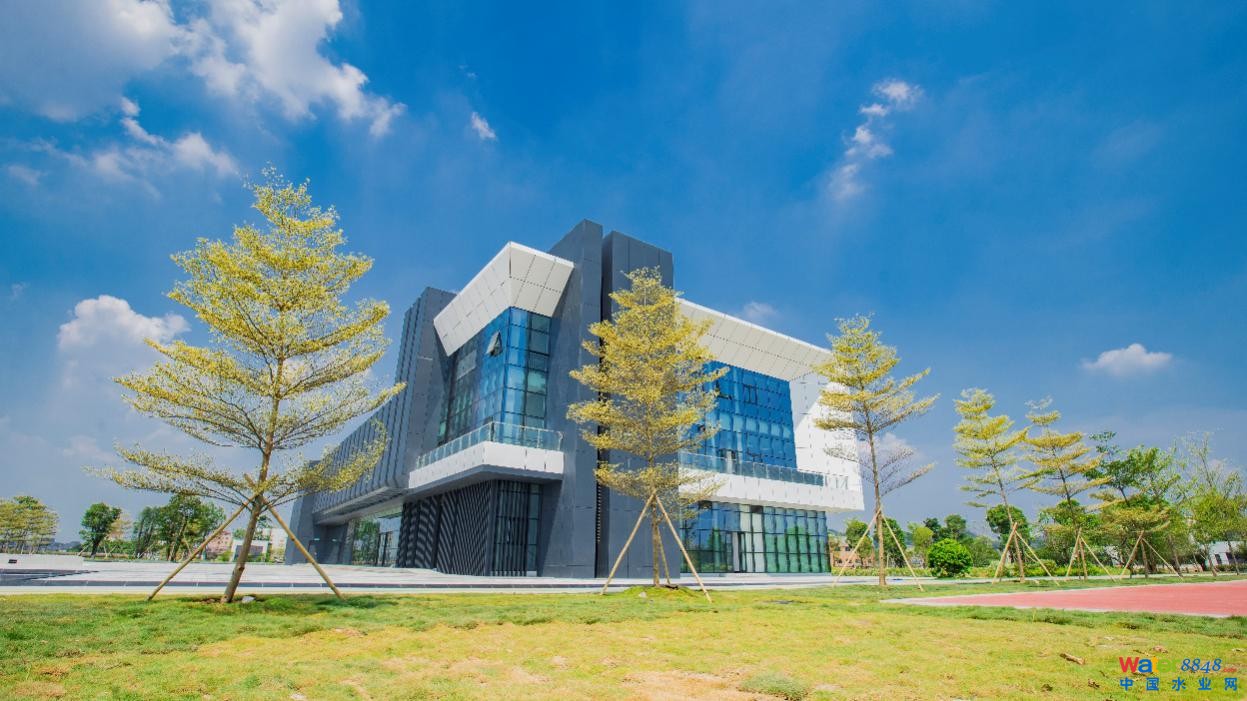

健康城凈水廠成為廣州國家中醫藥產業基地的先行基礎設施及建設守望者

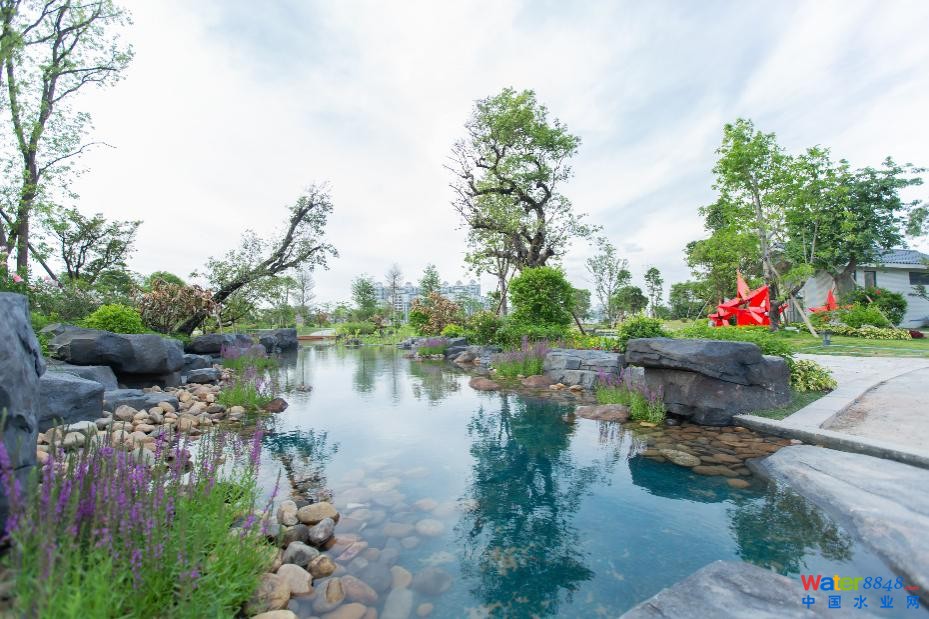

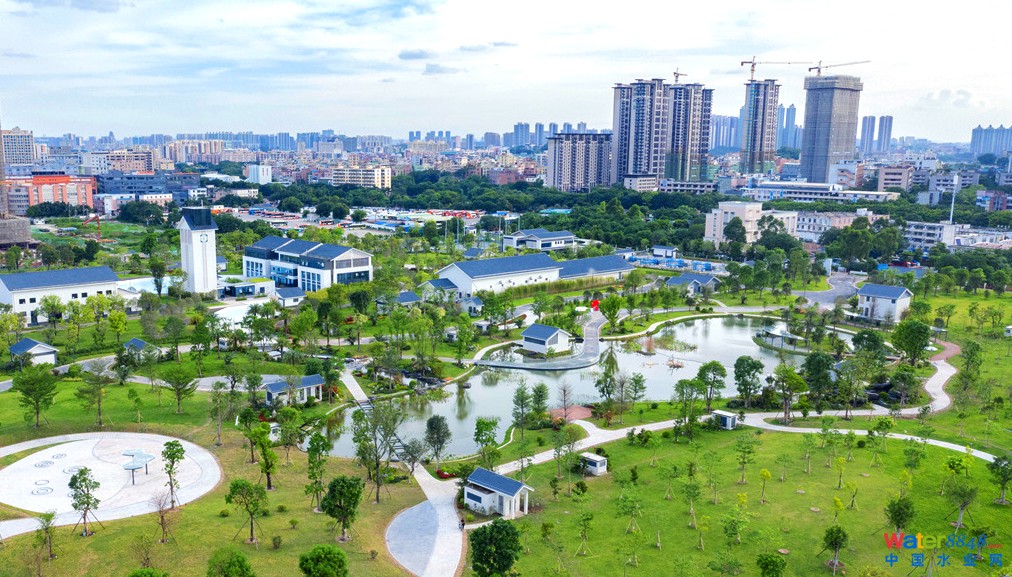

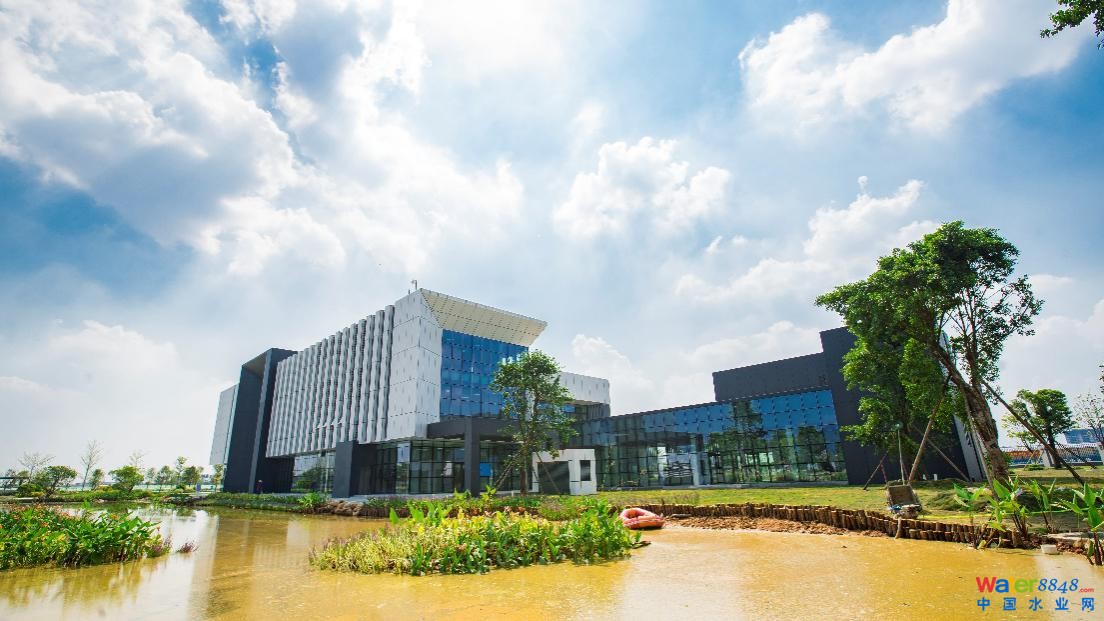

生態化凈水廠人工濕地，能夠收集凈化雨水，改善周邊空氣濕度，緩解城市熱島效應。

“基礎設施景觀化策略是廣州地埋式生態化污水處理廠建設的核心理念之一。新擴建8座廠結合城市更新、‘三舊’改造，進行了一廠一策的生態景觀構建，把自然移植在工廠里、讓工廠溶解在景觀中，在建好一座污水處理廠的同時，創造一個環境友好的城市空間，既符合公眾利益，也大大提升了廠區及周邊的土地價值，為城市更新提供新動能。” 廣州水投集團廣州市政設計總院高級工程師王廣華說。

——升級6：落實人民愿望。在地埋式污水處理廠建設過程中，廣州水投集團堅持以人民為中心，項目部與項目所在地建立共建共治共享工作格局，充分聆聽、理解民意、體察民心，尊重人民基本生存關切與發展愿望，積極推動保障村民利益，在拆遷中同步解決村集體留用地、社保、自來水改造等歷史遺留問題，探索留用地與項目建設同步規劃布局、同步審批落地模式，為村民爭取政策支持解決“壞賬”糾紛等問題，提高了屬地民眾對污水處理廠建設的認同感與歸屬感，以及增強了污水處理廠設施與社會經濟的相關性，獲得屬地鎮街村對認可。一些村民還主動提出了把“夾心地”邊角地”交與污水處理廠發展環境事業的建議。下一步，廣州凈水公司還將探索環境觀察員、監督員等機制，邀請社區居民參與污水處理廠運營管理，自覺接受社會監督。

創新精品工程：全生命周期管理模式的成功實踐

創新是引領發展的第一動力，抓創新就是抓發展，謀創新就是謀未來。“廣州新擴建8座地埋式生態化污水處理廠，突破了很多不可能，多項創新寫下中國創造、廣州樣板的注腳。” 廣州水投集團總經理吳學偉說。

——全生命周期管理模式的成功實踐。廣州市委和市政府為新擴建地埋式生態化污水處理廠出臺了“企業建廠、政府建網”的建設政策，廣州水投集團作為項目業主，按照全生命周期管理模式，在投入和產出上算大賬，算總賬，算可行之賬，不但考慮融資成本、建設投入、后期運營和維護費用，同時考慮社會成本和環境成本，統籌污水處理廠對功能、技術、經濟等傳統因素與土地、資本、生態、環境、技術、人力、產業融合等可持續發展要素，高質量設計、高標準建設，實現“把環保設施建成環境精品”的綠色可持續發展。其中，抓住廣州市建設綠色金融改革創新試驗區的契機，廣州水投集團通過綠色債券、融資租賃、中期票據、超短融等方式與傳統銀行貸款方式相結合，不斷拓寬綠色產業融資渠道，擴大綠色產業融資規模，為水環境持續改善提供了有力的資金保障。

——閃耀著科技創新之光的精品工程。廣州地埋式生態化污水處理廠多項技術創新和技術集成在國內走在前列。廣州凈水公司污泥脫水干化一體技術經住建部鑒定為國際領先水平，并獲得 “全國國企管理創新成果”一等獎；公司自主研發的“等離子塔-氣動乳化-生物過濾”組合除臭技術達到國內先進水平，解決了地埋式構造揮發性有機污染物控制難題。在建設施工中，雙套管鉆進及麻繩稻草封堵技術、預處理注漿填充、基坑外增加補水井補水平衡措施等系列工法創新，成功解決涌水涌沙、錨索成孔、基坑水土穩定等問題，確保周邊建筑物安全，為同類工程積累寶貴經驗。

廣州凈水公司同步建立了設備管理信息平臺和設備維修中心，有效降低設備維修保養成本同時，助力產品改良和質量提升，優先考慮質優價廉的國內品牌供應商，污水處理工藝中的輔助性設備國內品牌占比已經超過50%。廣州京溪凈水廠通過精細化運營管理，MBR膜的使用壽命長達10年，遠遠超過國外廠家設計的5年使用壽命，大幅降低運營成本的同時，為MBR膜的國產規模化增添了技術儲備。

此外，地埋式生態化凈水廠配套了先進的自動化、物聯網系統。廣州水投集團副總工程黃念禹告訴記者：依托不斷完善的智慧水務管控平臺，凈水廠自動化系統未來將和城市排水系統、城市供水系統“供、排、凈一張圖”聯動管理，水質、水位、水動力等信息實時互動，水務設施協同運轉，城市防汛排澇將更加安全可靠，水資源循環管理將更加高效。

——創造地埋式生態化污水處理廠建設廣州速度。從方案確定到建成運行，廣州中心城區8座地埋式污水處理廠建設工期非常緊。廣州水投集團組織精干技術力量和優秀管理團隊跑步進場，堅持以建設精品工程為目標，加強項目建設“三控三管一協調”，強化組織協調，發揮黨旗引領、黨組織戰斗堡壘和黨員先鋒模范作用，克服2019年非汛黃金施工期雨水天水比正常年份多74%、新冠疫情影響等諸多不利因素，全方位安全無恙、技術無誤、施工無滯、質量全優，用15個月的安全極限工期完成常規30個月的建設工作量，如期完成建設任務，創造了地埋式生態化污水處理廠建設的“廣州速度”。

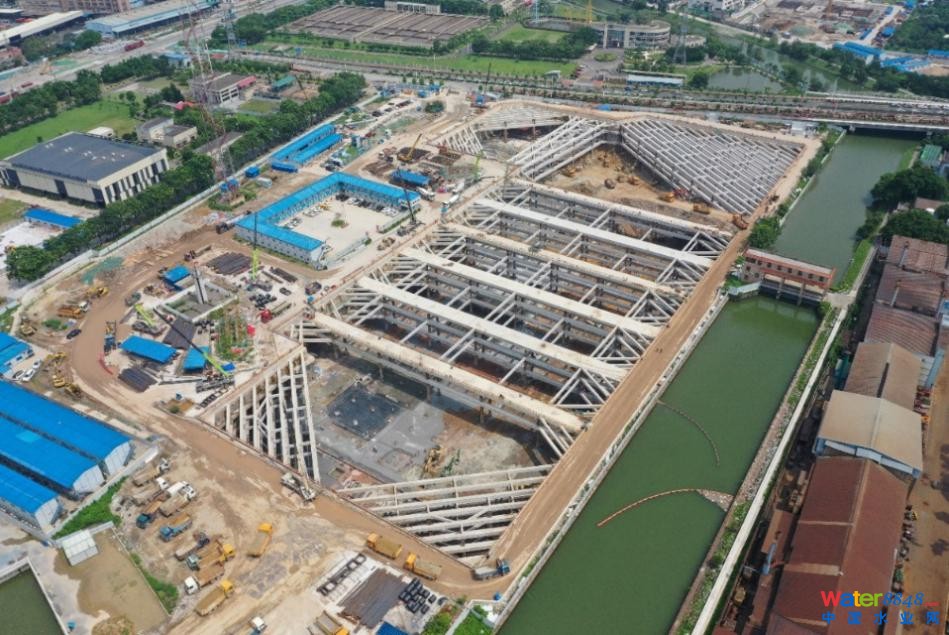

大沙地廠擴建工程臨水施工時高度重視做好各項防滲漏措施

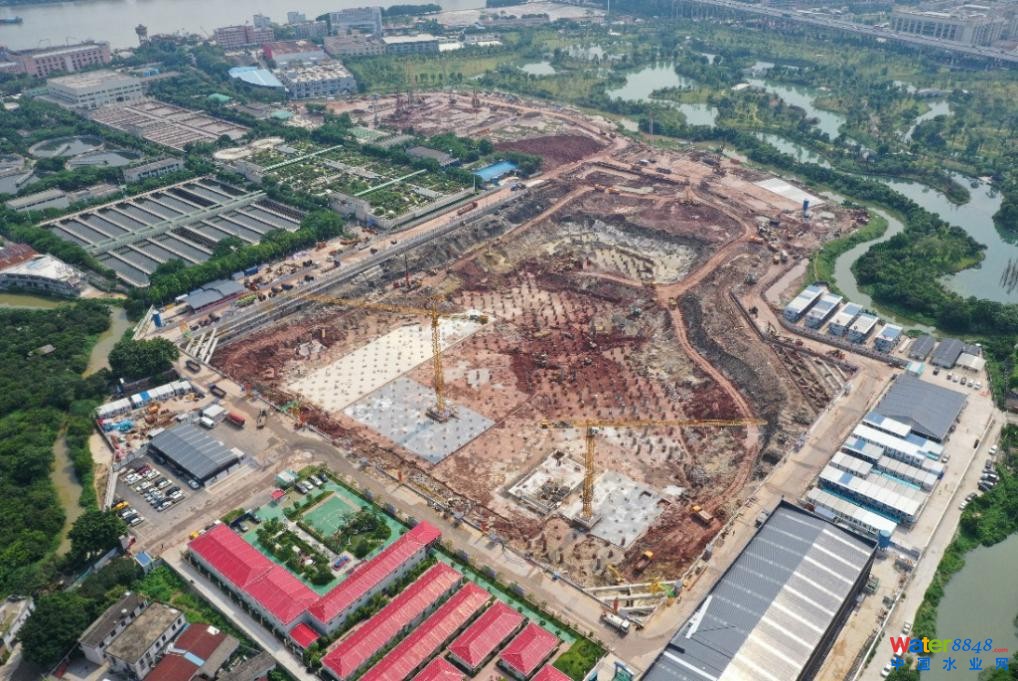

瀝滘三期凈水廠工程旁邊即為海珠濕地公園，施工中的強化了生態保護措施。

——產業融合釋放發展潛力。以地埋式生態化凈水廠全面推廣應用為契機，廣州水投集團積極謀劃環保產業集群新發展。“過去對污水廠的用地性質控制得很嚴，紅線范圍內只能建設污水廠。但隨著地埋式生態化污水廠的出現，用地性質方面也創新性地為污水處理廠兼容辦公、商業、產業等松了綁，為產業融合發展提供了基礎。”廣州凈水公司黨委書記/董事長孫偉說。下一步，廣州新擴建凈水廠將以污水處理設備裝配、新能源汽車小鎮、環保產業園、生態公園、體育公園等為方向，利用上部空間拓展多元化經營，進一步盤活綠水青山，贏取金山銀山。

地埋式生態化污水處理廠打通了生態優勢與經濟優勢的轉換通道，為千年水城注入了綠色發展的新活力。

地埋式生態化凈水廠打通了生態優勢與經濟優勢的轉換通道，釋放了生態紅利、環境紅利、發展紅利，成為污染防治的“利劍”和綠色水務的催化器，為千年水城注入了綠色發展的新活力。隨著地埋式生態化污水處理廠建設在北京、杭州、昆明、成都以及雄安新城等地推廣應用，廣州水投集團正組織技術人員編制相關技術規范和建設運營標準，矢志不移地走好綠色發展之路，當好環保產業的模范企業。
