沿金山湖多功能大口徑管道工程方案
序言
鎮江作為第一批海綿城市試點之一，在過去的一年里，在老城區范圍內相繼完了60余個建筑與小區的LID海綿化改造工程，作為源頭治理，其試點區系統性海綿工程作出了相當大的貢獻，但盡管如此，由于試點區多為老城區，建筑密度高，管網密布、混接錯綜復雜，因此，在源頭改造的同時，對過程管網進行控制與加強，由此，引出“沿金山湖多功能大口徑管道工程”。
聯合設計團隊
1、中國市政工程華北設計研究總院有限公司
2、江蘇滿江春城市規劃設計研究有限公司
3、新地環境科技（深圳）有限公司
徐保祥，高級工程師，中國市政華北總院第九設計院及海綿中心副總工程師。鎮江項目聯合團隊總負責人，深耕鎮江市場二十余年，對鎮江排水體系及海綿建設頗有心得。
傅源，江蘇滿江春城市規劃設計研究有限公司院長兼總經理。在鎮江排水系統工作20年，對鎮江排水設計及實際運行情況十分了解。
郭佳，新地環境科技有限公司總裁。任職于美國URS公司18年，對海綿城市及深隧設計有著豐富的經驗。曾參與廣州東濠涌深隧設計研究，目前為鎮江大口徑管道建設進行設計和專項咨詢。
王曉康 工程師，中共黨員，畢業于哈爾濱工業大學環境工程專業，在職研究生，現就職于九院。從事給排水工程設計九年，先后主持臺州市、鄂爾多斯市給排水規劃，老撾金三角特區供水、污水廠咨詢，臺州市政污水廠、工業區污水廠設計、大連等地給排水管網設計工作，獲得省部級、集團獎項若干。2016年加入華北院“海綿團隊”，主要負責深層排水隧道設計工作。
汪明輝，畢業于同濟大學，環境工程專業，多年從事水處理行業，現就職于江蘇滿江春城市規劃設計研究有限責任公司，先后參與了江蘇大學海綿校園，沿金山湖多功能大口徑工程以及鎮江海綿試點區綜合達標工程等多項工程。
劉緒為，高級工程師，注冊咨詢工程師，共產黨員，畢業于上海同濟大學環境工程專業本科，南開大學工程管理碩士。從業市政工程、給排水工程、環境工程設計10年，先后主持設計大型給排水工程設計、科研和技術咨詢工作數十項，發表論文二十余篇，獲得省部級獎項數十項。先后獲得2011年、2014年公司先進個人。2015年開始負責鎮江等多個地方的海綿城市設計咨詢工作，技術負責人。
鎮江海綿城市目標導向
1、徑流總量控制率的目標要求：75%
2、徑流污染控制率的目標要求：60%
3、內澇防治的目標要求：30年一遇
鎮江海綿城市問題導向
1、古運河、運糧河、金山湖面源污染問題
2、內澇防治能力有待加強

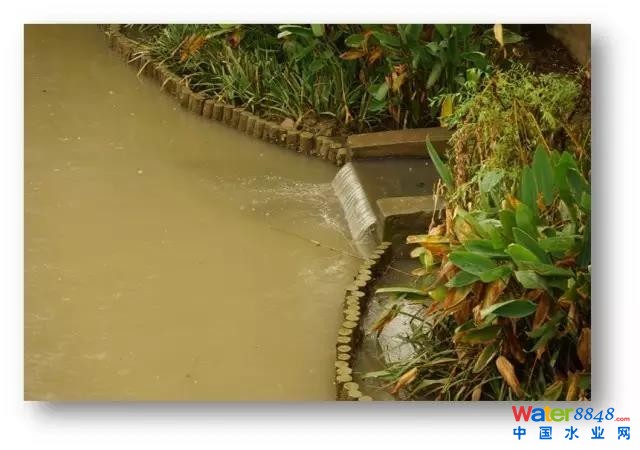

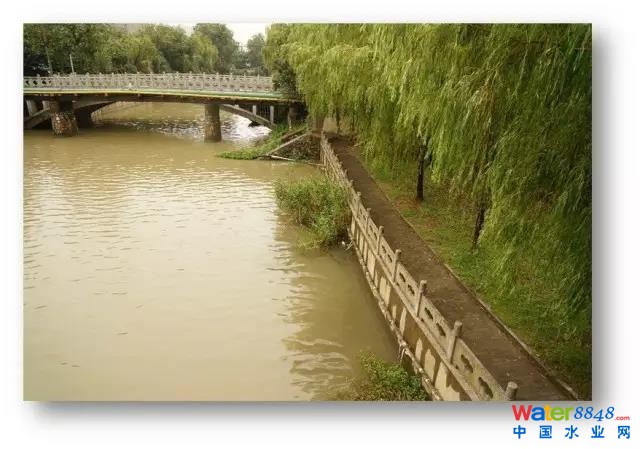

運糧河、金山湖 在超標雨水降雨情況下（如50mm時）徑流雨水污染嚴重
運糧河、金山湖 在超標雨水降雨情況下（如50mm時）徑流雨水污染嚴重

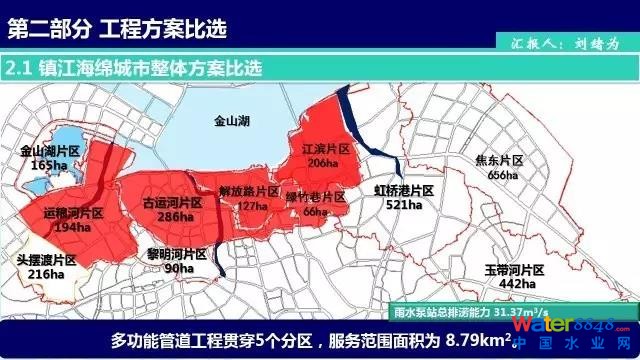

大口徑管道工程服務范圍包括5個匯水分區 總計8.79km2

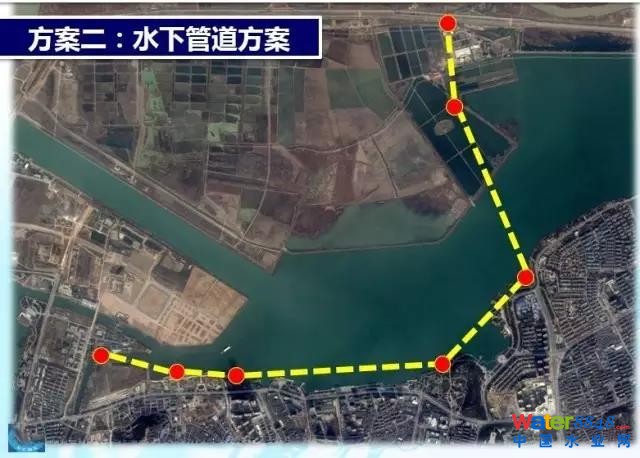

沿金山湖大口徑管道工程路由，采用水下管道方案
工程內容
1、沿金山湖管道（DN4000）：4.73km；管道坡度：0.8‰~1.5‰；管道埋深10-15m（湖底）
2、征潤州管道（DN4000）：1.4km
3、堤外壓力管涵（8x2m）：0.5km
4、末端多功能泵站: 30m3/s（排澇）；40萬噸/天（雨水處理）
5、末端雨水處理設施： 40萬噸/天 ?豎井：7個
工程直接投資
（1）管道直接費約2.8億元
（2）連接管道、末端泵站、集中末端處理裝置以及氧化塘生態處理等套設施約2億元
合計約4.8億元
配套二級管網直接投資
此外，為配合大口徑主管網工程，還將減少二級管網約11km，采用分期分布實施，總直接費約1.8億元
經過多輪海綿專家 進行評審論證
經過多輪與規劃局、建設局、水利局、海綿指揮部、國土局、三山風景區等多個部門進行匯報，并根據意見進行反復修改
與建設單位進行反復研究，進行了多輪匯報
與主管規劃及建設的副市長及專家委員會進行匯報
截止目前、方案得到了主管市長、鎮江海綿指揮部、各個局等多個部門的支持！

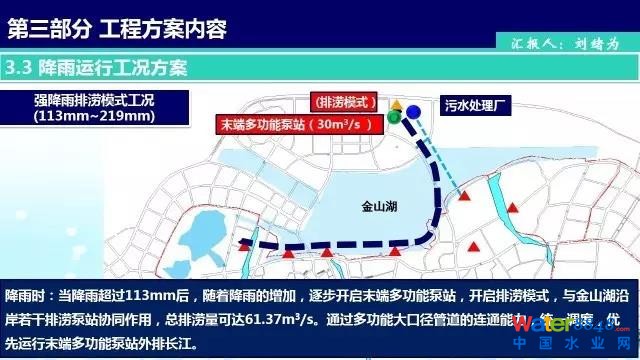

根據不同降雨模擬、共五種運行工況
實現目標一
徑流總量控制率：由45%~50%（現狀管網及源頭治理）提高到96.5%
沿金山湖多功能大口徑管道橫跨5個匯水分區，離線調蓄容積57.7萬m3，在線調蓄容積40萬m3，可有效控制95%的徑流總量控制率，相當于控制對應113mm降雨。
實現目標二
面源污染去除率：由25%~30%（現狀管網及源頭治理）提高到94.5%
通過自身的調蓄及末端處理，削減面源污染，對TSS的去除約586噸/年，溢流污染事件由60次/年減少到1次/年，基本消除初雨污染和合流制溢流污染；
通過末端集中雨水處理設施，大大削減金山湖的污染負荷。
實現目標三
防洪排澇：排澇能力由31.37m3/s提高到61.37m3/s，相當于增加了1倍的排澇能力
增加30m3/s末端排澇泵站至長江，分擔金山湖沿線泵站排澇壓力。
同步開展7個課題研究
①系統規模論證（水文水力模型和水質模型）；
②水力學流態模型研究；
③豎井及泵站物理模型試驗研究；
④系統氣動通風分析及臭氣控制研究；
⑤系統防腐及水密性研究；
⑥頂管施工、豎井及泵站深基坑支護技術研究；
⑦系統運行維護研究。
結論
鎮江試點區以老城區為主，建筑密度高、地下管線錯綜復雜。目前，已經充分開發建設小區源頭綠色LID，充分利用現有排水排澇系統的前提下，為提高排澇標準、改善運河水質、保護金山湖，達到海綿城市建設的目標，采用先進的、技術經濟最優的、多功能大口徑頂管方案，是必要的，也是一種不得已的選擇，是對現狀管網灰色系統有效補充，可全面超額的完成區域海綿城市建設目標，建設科學合理完善的海綿城市工程體系和聯合運行調度體系，實現“中國式”海綿城市建設的系統集成創新。
目前該項目方案已基本確定，設計團隊全力進入設計階段
團隊在徐保祥副總工帶領下進行考察學習
在項目現場對模型進行反復研究
在華北總院本部進行集中設計
華北總院負責人王曉康和滿江春設計院負責人汪明輝席地而坐對大口徑方案進行探討
華北總院負責人徐保祥和結構負責人蔣平在鎮江現場指揮大口徑管道工程設計方案
華北總院負責人徐保祥、王曉康、蔣平與同濟大學李田教授交流上海深隧等相關問題研究

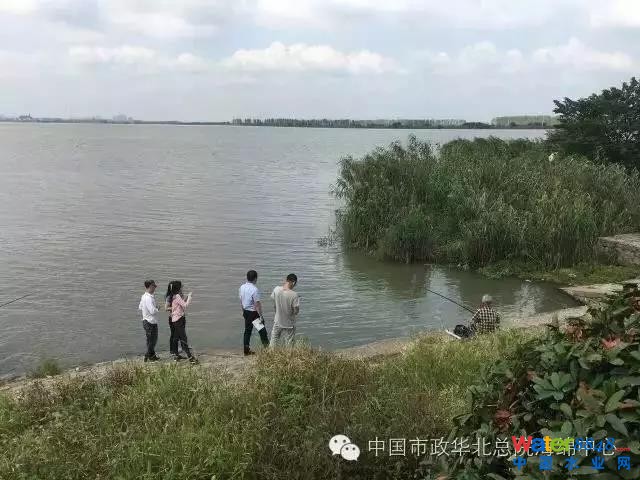

項目團隊沿金山湖踏勘現場
