脫硫廢水處理現狀

目前我國90%以上燃煤電廠采用了石灰石—石膏濕法煙氣脫硫技術。在濕法煙氣脫硫工藝中，為了維持系統穩定運行和保證石膏產品質，需要控制將液中Cl-濃度不能過高，因此需排出一部分漿液，從而產生脫硫廢水。目前大多數電廠采用化學沉淀法處理脫硫廢水，主要是通過氧化、中和、沉淀、絮凝等工藝去除脫硫廢水中的重金屬和懸浮物等污染。化學沉淀法工藝流程如圖1所示。

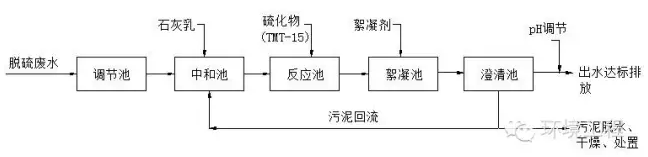

圖1典型脫硫廢水化學沉淀處理工藝路程

化學沉淀法具有操作簡單、運行費用較低的優點，但是其設備較多、建設投資高。而且在實際運行中也存在較多問題，研究者對40余家燃煤電廠脫硫廢水處理系統運行結果分析表明，出水中SS和COD往往不能穩定達標排放。此外，在污泥脫水處理中，也存在板框壓濾機故障率高、運行維護困難等問題。

廢水零排放處理技術

所謂零排放是一種理想的封閉用水系統，系統不向外排水，系統內的水不斷進行循環或處理后復用。而廢水零排放則是要求不向系統外排放任何形式的廢水，從而節約水資源和保護環境。從理論上講，廢水零排放是可以實現的，但是綜合考慮經濟和技術現狀，目前所謂的零排放只是廢水的近零排放，很難實現真正的零排放。美國德克薩斯州的2座新建燃氣電廠將采用GE的液體零排放系統處理循環冷卻水，主要采用鹽水濃縮和結晶處理工藝，回用率超過98%。目前國內外脫硫廢水主要采用化學沉淀法處理，但是經過化成沉淀法處理達標后，廢水中仍含有高濃度的溶解性固體，主要包括氯化物等，很難回用，一般采取直接排放的方法處置。然而將處理后的廢水直接排放，不僅浪費水資源，同時由于廢水含鹽量較高，也會造成土壤和水體理化性質的改變，引起二次污染，如破壞土壤生態、影響水生生物以及地表和地下水源。隨著水污染控制技術的進步和污染物排放標準的日益提高，該方法在未來廢水處理中將受到限制。例如北京市規定排水中可溶性固體總量一級排放標準和三級排放標準分別不能大于1000mg/L和2000mg/L。為了實現廢水達標排放和回用水資源，脫硫廢水的零排放處理得到越來越多的關注。脫硫廢水零排放的核心在于脫鹽處理技術的開發，由于廢水中高濃度的鹽分會對微生物產生抑制或毒害作用，采用生物法除鹽很難達到較好效果[13]，因此只能采用相應的物化處理方法。在脫硫廢水的零排放處理中，主要包括以下兩類工藝路線。

1.蒸發法

蒸發法是廢水零排放處理中常用的方法之一，該工藝也被應用于脫硫廢水的處理中。蒸發法的基本原理是：進入蒸發器的廢水通過蒸汽或電熱器加熱至沸騰，廢水中的水分逐漸蒸發成水蒸汽，水蒸氣經冷卻后重新凝結成水而重復利用，廢水中的溶解性固體被截留在蒸殘液中，隨著濃縮倍數的提高，最終以晶體形式析出。蒸發法已經廣泛應用于化工領域，既可以單獨使用，也可以與其他工藝聯合使用。隨著近年來水處理技術的不斷進步，蒸發法中的多效蒸發工藝得到快速發展，因其具有傳熱系數高、操作彈性大、進水預處理簡單和能耗相對較低的優點，被廣泛應用于化工、醫藥、海水淡化以及廢水處理等領域中。王安治等采用混凝沉淀預處理結合多效蒸發結晶深度處理的工藝處理脫硫廢水，以達到實現廢水零排放目的。


由于蒸發法具有能耗高、設備易結垢和投資大的缺點，這也是限制其應用的重要因素。因此，要降低零排放處理成本和保證系統正常運行，需要從以下兩方面對廢水進行預處理，即廢水的減量化和防結垢處理。一方面，通過減量化處理方法對廢水進行預處理，可以減少蒸發結晶器的處理負，可以有效降低處理成本。膜分離法是最為常用的廢水減量化處理技術，如采用反滲透等膜分離技術首先對廢水進行減量化處理，膜分離產生的濃水再進行蒸發結晶，可以有效降低蒸發處理負荷和節約處理成本。另一方面，通過軟化法對廢水進行預處理，處理防止蒸發器內結垢。在脫硫廢水處理中，常用的軟化方法包括石灰軟化法、純堿軟化法和樹脂軟化法等，以及上述方法的組合處理工藝。西安熱工院采用石灰—蘇打兩級化學沉淀工藝對脫硫廢水進行預處理后，Ca2+、Mg2+等污染物含量均滿足蒸發結晶工藝進水水質要求。吳志勇等采用預處理軟化+機械蒸汽再壓縮循環蒸發+三效混流強制循環蒸發結晶+離心干燥包裝工藝處理脫硫廢水，廢水中的水最終以蒸汽的形式排出，可實現廢水零排放。

在實際應用方面，廣東河源電廠采用化學沉淀+多效蒸發結晶組合處理工藝處理脫硫廢水。具體工藝流程為：廢水首先經過化學沉淀法預處理，澄清池出水進入多效蒸發結晶處理系統。該工程于2009年完成調試驗收并投入商業運行，系統處理能力為22t/h。經過上述工藝處理后，產生的結晶鹽滿足二級工業鹽標準。其不足之處在于系統能耗和運行成本高昂，噸水綜合運行費用高達180元。

美國R.D.Nixon電廠采用反滲透技術處理電廠廢水，處理后出水回用為循環冷卻水，反滲透濃水經過鹽濃縮器濃縮和蒸發等處理后，殘渣后以固體廢物形式填埋[25]。袁勁梅等采用化學沉淀+反滲透+灰場處置組合處理工藝處理脫硫廢水，水回收率可達70%~90%，剩余少量濃水用于灰場噴灑處置，實現廢水近零排放。

華能長興電廠采用Oasys水處理公司的RO+正向滲透（forwardosmosis,FO）+蒸發結晶組合處理脫硫廢水，實現廢水的零排放處理。所謂正向滲透，是以半透膜為介質，在滲透壓的推動下，廢水側（低滲透壓）的液態水穿過半透膜進入提取液（高滲透壓）中，然后將提取液回收復用，從而實現廢水的濃縮過程。除了廢水處理外，FO技術在海水淡化領域中也有大量的研究報道。華能長興電廠采用的FO系統設計處理能力為650m3/d，廢水首先經過軟化去除硬度，然后進入RO系統進行初步濃縮，RO濃縮液進入FO系統進一步濃縮處理，FO濃水進入蒸發結晶器，各工藝產水回用于電廠生產，生成的結晶鹽可用做工業原料。

此外，筆者正在開發新型脫硫廢水零排放處理系統，主要采用軟化+膜蒸餾+蒸發結晶組合處理工藝，初步判斷該組合工藝具有很好的應用前景。膜蒸餾技術在廢水處理、果汁濃縮、海水淡化等領域具有廣泛的研究和應用，是以疏水性膜為分離介質，通過控制溫度，對熱側溶液進行加熱升溫，使溶液中的水揮發成水蒸氣并進入膜孔，水蒸氣在膜兩側蒸氣壓差的推動下穿過膜孔到達膜的另一側，然后經過一定的冷卻方式重新冷凝為液態水。由于膜的疏水性，溶液中的液態水和其他水溶性物質被截留，從而實現熱側溶液的濃縮過程。

2.煙道處理法

煙道處理法是在煙道內對廢水進行噴霧蒸發處理的一種方法。噴霧蒸發法在食品、化工等領域應用廣泛，但在廢水處理中應用較少。采用煙道蒸發法處理脫硫廢水時，首先采用一定的噴射方式將脫硫廢水霧化后噴入電除塵器之前的煙道內，廢水以小液滴的形式經過高溫煙氣加熱后迅速蒸發氣化，其中的懸浮物和可溶性固體形成細小固體顆粒，然后在氣流的夾帶作用下進入電除塵器并被電極捕捉去除，最終實現脫硫的廢水近零排放處理。

與現行脫硫廢水處理技術相比，蒸發法具有眾多優點：設備簡單，無需添加化學藥劑，可以有效克服現有廢水處理系統設備多、投資大、運行成本高和設備檢修維護工作量大的缺點；運行操作簡單，廢水中的污染物以灰分形式排出，無污泥處置問題；由于廢水向煙道內引入，可以適當提高煙氣濕度，從而降低煙氣中灰塵顆粒的比電阻，有利于提高除塵效率。康梅強等采用計算流體動力學（CFD）方法建立廢水液滴在煙道內的運動和蒸發等過程的數學模型，開展了煙道結構、煙氣溫度以及噴霧粒徑等參數對廢水蒸發影響的研究。張志榮等還提出了針對國產機組特性的脫硫廢水煙道蒸發處理方案，對液滴群蒸發質量及其關鍵影響因素、液滴氣動破碎特性和蒸發特性等進行了系統的研究，并計算得到與廢水排放量對應的煙道中噴嘴具體布置方式和數量。值得注意的是，向脫硫廢水中加入適當的化學藥劑后再進行煙道蒸發處理，還可以起到協同效應，促進煙氣中其他污染物的去除。向脫硫廢水中加入聚合氯化鋁、聚合硫酸鐵、聚硅硫酸鋁等團聚劑后再經過煙道蒸發處理，不僅可以實現廢水零排放處理，還可以有效提高煙氣中PM2.5的去除效率，工藝除塵效率可提高37%。唐念等向脫硫廢水中加入鹵素添加劑和脫汞催化劑，然后將廢水送入煙道處理，通過與煙氣中的粉塵充分接觸，可以有效提高汞去除率。

在實際應用方面，采用煙道法處理脫硫廢水的報道很少，只有美國Bailly電廠采用了該技術，國內尚無實際應用報道，大多停留在實驗室研究階段。主要原因包括煙道蒸發工藝中存在許多潛在問題尚未解決，如廢水組成對煙氣組成等特性的影響、廢水水質成分的變化可能對煙氣后續處理產生的影響，以及由于污染物在煙道內壁吸附可能引起煙道腐蝕等問題。

結論與展望

綜上所述，為了避免高含鹽廢水污染環境并回收水資源，脫硫廢水零排放處理越來越受到重視。脫硫廢水零排放處理技術主要包括兩種：

第一種是蒸發結晶法，該方法可以回收水資源和結晶鹽，能耗過高是限制其大規模應用的主要原因。此外，為了確保蒸發結晶器正常運行和保證結晶鹽品質，需要對脫硫廢水進行嚴格的預處理，如去除廢水中的硬度、有機物和重金屬等。因此，要實現蒸發結晶法的大規模應用，必須注重強開發廢水減量化預處理技術的研發，以期降低蒸發工段的建設和和運行成本，同時還要研究高效的脫硫廢水預處理技術。

第二種是煙道蒸發處理法，該工藝操作簡單，運行成本低，但是煙道處理法不能回收水資源，而且尚有大量潛在影響不能確定，包括對后續除塵等工藝的影響，以及可能引起的煙道腐蝕問題等。因此，在煙道蒸發處理脫硫廢水方面，應注重廢水進入煙道后對煙氣排放和煙氣處理系統的影響研究。煙道處理法要得到廣泛應用，還要進行大量、長期、全面的經濟技術研究和評價。

（作者來自大唐環境產業集團股份有限公司）
